22.07.2026
К ВЕГАЛИБР обратилось предприятие, которое выпускает комплектующие и сборочные узлы для сельскохозяйственной техники. На линии механической обработки требовалось упорядочить приёмку резьбовых и гладких отверстий и соединений перед передачей изделий в ОТК и на сборку.
В партии встречались повторяющиеся посадочные и крепёжные элементы. Когда сельскохозяйственная техника собирается из большого числа однотипных позиций, даже небольшое отклонение в отверстии может остановить следующий этап. Крепёж идёт с усилием, соединение приходится разбирать, а спорную позицию возвращают на участок обработки.
Задача
Заказчику были нужны калибры для регулярного контроля после обработки. Сотрудник участка должен быстро понимать, проходит изделие по заданному размеру или требует дополнительной оценки. Без этого ОТК тратит время на повторные измерения, а одинаковые ситуации в разных сменах могут получать разные решения.
Отдельно учитывали, что предприятие серийно выпускает узлы для сельскохозяйственной техники. Поэтому оснастка должна быть удобной не для разовой проверки, а для постоянной работы с партиями. Маркировка, порядок применения и разделение проходной и непроходной стороны должны считываться без обращения к внутренней переписке.
Что требовалось учесть
В заявке выделили несколько условий. Нужно было проверить внутреннюю резьбу под крепёж, гладкие отверстия после обработки, а также сохранить понятный порядок приёмки для сотрудников ОТК. Калибрами должны были пользоваться разные люди, поэтому результат не должен зависеть от привычки конкретного оператора.
Для таких деталей это особенно заметно: изделие проходит обработку, затем контроль, затем сборку. Если несоответствие обнаруживается только на последнем этапе, теряется время, а причина дефекта становится менее очевидной. Производству нужен был простой способ выявлять такие отклонения раньше.
Решение

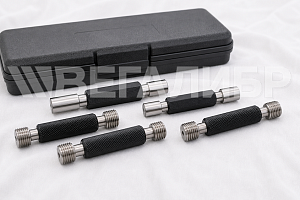

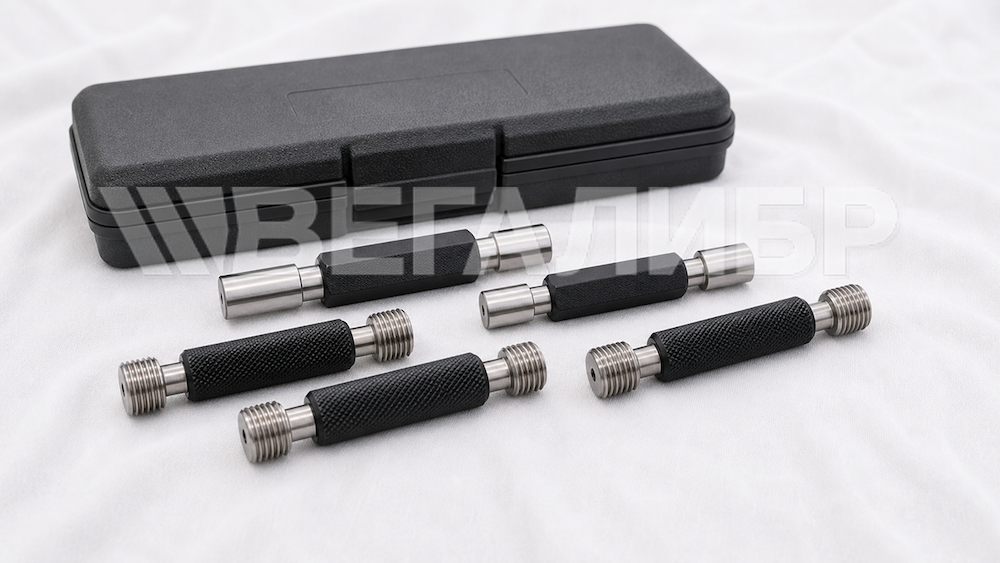

ВЕГАЛИБР изготовил комплект рабочих калибров для резьбовых и гладких отверстий:
- резьбовые калибр-пробки метрические (ПР/НЕ) — М6, М8, М10, М12 — для оценки крепёжных резьбовых соединений;
- гладкие калибр-пробки цилиндрические (ПР/НЕ) — для контроля посадочных отверстий после механической обработки;
- гладкие калибр-скобы — для оперативной проверки диаметров без разборки узла.
Резьбовые позиции применялись для оценки крепёжных соединений, гладкие — для мест, где важны стабильный размер и повторяемость посадки. Такой набор даёт участку ясный производственный критерий: изделие либо проходит приёмку, либо отправляется на уточнение причины.
При подготовке комплекта учитывали чертежи заказчика, назначение каждой позиции и условия работы на посту ОТК. Калибры не требовали сложной настройки перед использованием, поэтому их можно было включить в обычный маршрут проверки после механической операции.
Срок изготовления комплекта составил 45–65 рабочих дней — с учётом объёма позиций и точности требуемых посадок. Каждый калибр прошёл выходной контроль, и на комплект был выдан сертификат о калибровке, подтверждающий соответствие фактических размеров и высокое качество изготовления ВЕГАЛИБР.
Особенности работы с комплектом
Главная ценность решения была не в замене всех измерений, а в сокращении спорных мест. Универсальный инструмент остаётся нужен для наладки, выборочного измерения и анализа причин. Но в серийной приёмке удобнее, когда рабочий калибр даёт быстрый ответ по границе годности.
Для предприятия, выпускающего компоненты сельскохозяйственной техники, это помогло сделать порядок оценки единым. Сотрудник видит, что проходная сторона работает штатно, а непроходная не должна проходить дальше установленного предела. Такой принцип понятен и производству, и ОТК, и сборочному участку.
Результат
После поставки у заказчика появился комплект для проверки комплектующих сельскохозяйственной техники. Приёмка стала спокойнее: спорная деталь не зависела от субъективной оценки, а проходила через установленный порядок.
Если резьба или отверстие не соответствуют требованиям, позицию проще вернуть на участок и зафиксировать причину до передачи в сборку.
Кейс показывает, как калибры помогают выстроить стабильную приёмку серийных изделий без лишних споров между производством, ОТК и сборкой. Для предприятий, выпускающих узлы сельскохозяйственной техники, такой подход снижает риск задержек и делает оценку качества более предсказуемой.
Чтобы рассчитать похожий комплект, заказчику нужно передать чертежи, указать контролируемые размеры, тип резьбы или отверстия и условия применения на участке.
