Заказчик — предприятие по производству тяжелых гидравлических компонентов — обратился с задачей по обеспечению стабильного контроля метрической резьбы с мелким шагом на ответственных корпусных деталях. Основное требование заключалось в минимизации погрешности контроля среднего диаметра для обеспечения расчетного усилия затяжки резьбовых пробок.
Задача
При использовании универсального измерительного инструмента и калибров с неопределенным износом предприятие сталкивалось с нестабильностью герметичности соединений при гидроиспытаниях. Проблема заключалась не в самой резьбе, а в накопленной погрешности шага на длине свинчивания, что приводило к неравномерному распределению нагрузки на витки и, как следствие, к микроперекосам при поджатии торцевых уплотнений.
-
Типоразмер: M52x1.5.
-
Контролируемое поле допуска: 7H (по ГОСТ 16093 / ISO 965).
Специфика: необходимость жесткого ограничения биения среднего диаметра резьбы относительно базового торца детали.
Решение «ВЕГАЛИБР»

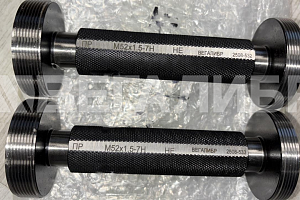

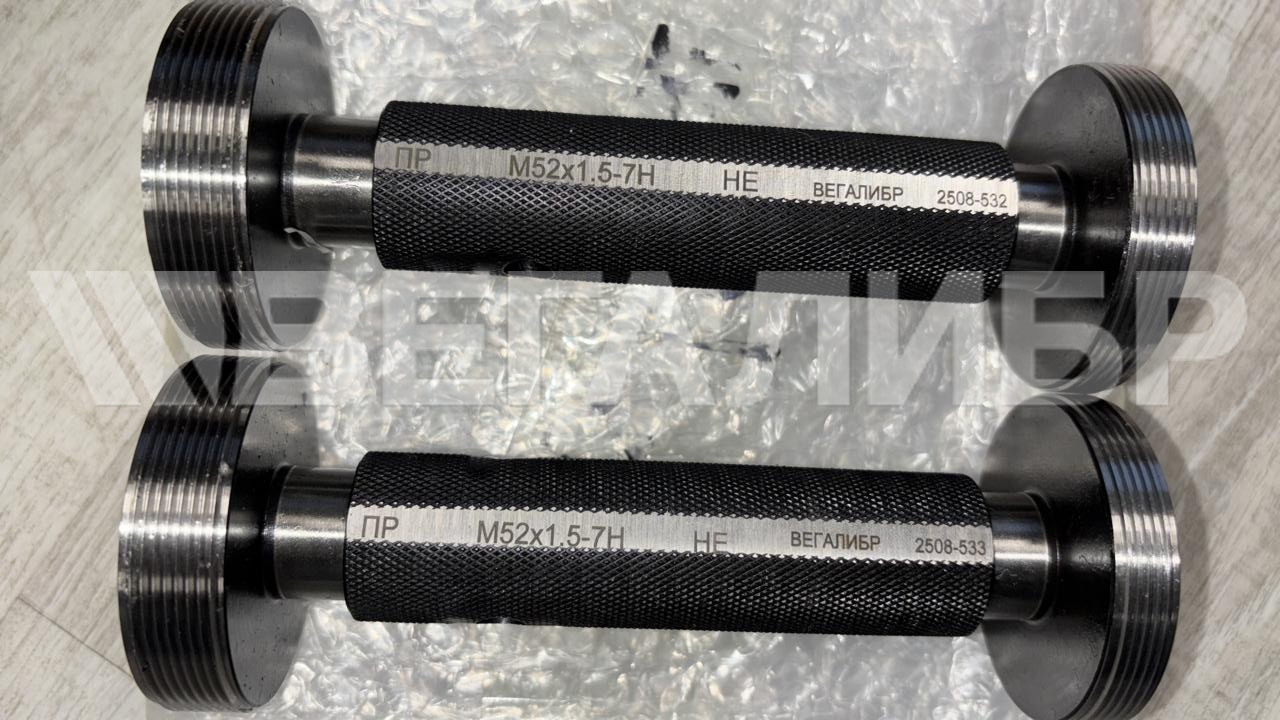

Для решения задачи была изготовлена партия рабочих резьбовых калибров-пробок (серии 2508-532 и 2508-533), полностью соответствующих требованиям ГОСТ 24997 (ISO 1502).
-
Геометрическая точность: при изготовлении особое внимание уделялось минимизации отклонения шага и половины угла профиля, что критично для контроля резьб с мелким шагом на больших диаметрах.
-
Стабилизация размеров: после закалки до 58–62 HRC заготовки прошли цикл многократного старения (субнулевая обработка и отпуск) для снятия остаточных напряжений. Это гарантирует сохранение исполнительных размеров калибра в течение всего межповерочного интервала.
-
Износостойкость: рабочие поверхности доведены до шероховатости Ra ≤ 0,16 мкм, что повышает ресурс калибра по параметру износа среднего диаметра и обеспечивает корректную повторяемость результатов контроля при массовой приемке.
Конструктив: калибры выполнены с заборной частью, облегчающей центрирование инструмента в отверстии, что снижает риск повреждения первых витков контролируемой резьбы.
Результат
Внедрение калибров «ВЕГАЛИБР» позволило заказчику объективно оценивать годность резьбовых отверстий по среднему диаметру в пределах установленного поля допуска 7H.
Обеспечена высокая повторяемость измерений между различными сменами контролеров ОТК.
Устранена проблема «недокрута» пробок из-за накопленной ошибки шага, что стабилизировало процесс сборки узлов с торцевыми уплотнениями.
Инструмент успешно прошел первичную поверку в аккредитованной лаборатории с минимальным отклонением от номинальных исполнительных размеров.
«Использование калибров с подтвержденными метрологическими характеристиками позволило нам исключить субъективный фактор при приемке и обеспечить требуемый натяг в резьбовых соединениях высокого давления».
