К ВЕГАЛИБР обратилось предприятие, выпускающее гидравлическое оборудование и соединительные элементы для напорных линий. В номенклатуре были корпуса с внутренней трубной резьбой, штуцеры и переходники с наружным профилем того же стандарта.
Детали выпускались по американской конструкторской документации. Участку механической обработки и ОТК требовался единый комплект рабочих калибров: сотрудник должен был быстро понять, соответствует ли соединение заданным требованиям или деталь нужно отправить на дополнительную проверку.
Задача: единый порядок контроля
До обращения в ВЕГАЛИБР проверку выполняли ответными деталями и отдельными измерительными средствами из разных поставок. Такой порядок не давал стабильной методики: результат зависел от конкретной пары деталей, усилия оператора и субъективной оценки при свинчивании.
Комплект требовался для пяти типоразмеров:
- 1/8″–27 NPT;
- 1/4″–18 NPT;
- 3/8″–18 NPT;
- 1/2″–14 NPT;
- 3/4″–14 NPT.
Для конической дюймовой резьбы важно не только свинчивание с инструментом. При проверке оценивают положение калибра относительно контрольной плоскости детали по правилам применяемого стандарта. Поэтому ответная деталь из текущей партии не может быть основным средством приемки.
Что требовалось учесть перед изготовлением
Перед запуском в работу нужно было разделить внутреннюю и наружную поверхность. Для отверстий применяется пробка NPT L1, для штуцеров и переходников - кольцо NPT L1.
Отдельно исключали смешение разных трубных систем. Обозначения NPT, NPTF, R и BSPT могут выглядеть близко, но относятся к разным нормативным базам. Первая система регламентируется ASME B1.20.1, а NPTF относится к Dryseal-резьбам по ASME B1.20.3, которые рассчитаны на герметичные соединения без обязательного применения уплотняющих составов.
Выбор калибра зависит от обозначения на чертеже, стандарта и числа ниток на дюйм, а не только от номинального размера. Российские ГОСТ 6111-52 и ГОСТ 6485-69 относятся к конической дюймовой резьбе с углом профиля 60° и средствам ее проверки, но не являются автоматической заменой ASME B1.20.1. Стандарт должен совпадать с чертежом, спецификацией или договором.
Решение: пробки и кольца

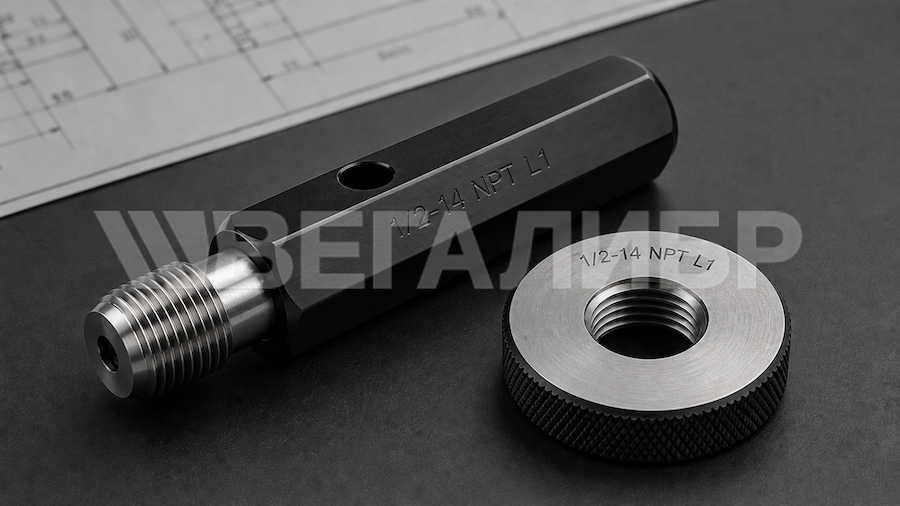

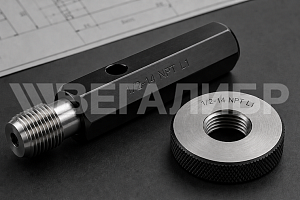

ВЕГАЛИБР изготовил рабочий комплект для внутренней и наружной конической дюймовой резьбы:
- резьбовые калибры-пробки NPT L1 - для корпусов и распределительных блоков;
- резьбовые калибры-кольца NPT L1 - для штуцеров, переходников и других соединительных деталей.
Исполнительные размеры определили по ASME B1.20.1 с учетом согласованного обозначения, номинального трубного размера и числа ниток на дюйм. Перед производством уточнили контролируемую поверхность, тип калибра, типоразмеры, маркировку, сопроводительные документы и необходимость первичной калибровки.
После изготовления заказчику передали паспорта изделий и сертификаты о калибровке, если такие документы были предусмотрены условиями поставки.
Как комплект используют на участке и в ОТК
Пробка применяется для внутренней поверхности. Оператор вручную вворачивает ее в отверстие и оценивает положение относительно контрольной плоскости.
Кольцо применяется для наружной поверхности. Его вручную наворачивают на штуцер, переходник или другую соединительную деталь и сравнивают положение с заданной зоной.
При проверке нельзя использовать ключ, рычаг или другое приспособление для принудительного доворачивания. Результат оценивают по методике, а не по принципу «закрутилось - значит годно».
Перед работой резьбу и калибр очищают от стружки, масла и посторонних частиц. Повреждение заходных витков, заусенцы или загрязнение могут исказить результат свинчивания.
Если положение выходит за допустимую зону, деталь направляют на дополнительную оценку. Рабочий калибр показывает соответствие предельному условию, но не определяет причину отклонения. Для этого отдельно проверяют настройку оборудования, режущий инструмент, шаг, угол профиля, конусность и состояние обработанной поверхности.
Результат для производства и ОТК
После поставки у заказчика появился комплект калибров для контроля внутренней и наружной конической дюймовой резьбы по единой методике. Производство и ОТК получили общий критерий приемки, а ответная деталь перестала быть основным способом проверки.
Спорные позиции стали выявлять после механической обработки, до передачи на сборку. Если соединение не соответствует установленному предельному условию, деталь можно отправить на дополнительную оценку с понятной причиной проверки.
Кейс показывает, как рабочий комплект помогает выстроить стабильную приемку деталей, изготовленных по американской конструкторской документации. При этом калибр не заменяет измерительный контроль там, где требуются фактические числовые значения параметров резьбы.
Что указать в заявке
Для расчета и изготовления калибров в заявке указывают:
- полное обозначение резьбы, например 1/2″–14 NPT;
- применяемый стандарт - ASME B1.20.1;
- что нужно контролировать: внутреннюю или наружную поверхность;
- какой тип нужен: пробка, кольцо или комплект;
- номинальный трубный размер и число ниток на дюйм;
- наличие фаски, расточки или другой особенности контрольной плоскости;
- требования к маркировке, паспорту и сертификату о калибровке;
- количество изделий и желаемый срок поставки.
Если обозначение взято из импортного чертежа, лучше приложить его фрагмент. Это помогает исключить путаницу между разными системами трубной резьбы.
ВЕГАЛИБР изготавливает и поставляет резьбовые калибры-пробки и калибры-кольца по технической документации заказчика и требованиям применяемого стандарта. Для расчета передайте обозначение, стандарт, тип контролируемой поверхности, исполнение и требования к документам. Специалисты проверят полноту исходных данных, уточнят нормативную базу и подготовят расчет возможности изготовления.
Нормативная база
При подготовке материала использованы ASME B1.20.1 «Pipe Threads, General Purpose, Inch», ASME B1.20.3 «Dryseal Pipe Threads, Inch», ГОСТ 6111-52 и ГОСТ 6485-69. При изготовлении конкретного калибра следует руководствоваться стандартом, прямо указанным в чертеже, спецификации или договоре.
