В ВЕГАЛИБР обратилось машиностроительное предприятие, выпускающее корпусные элементы и присоединительные детали для гидравлического оборудования. На участке механической обработки требовалось стабилизировать контроль наружной резьбы на деталях крупного диаметра.
Ранее проверка выполнялась выборочно: часть параметров контролировали универсальным измерительным инструментом, часть оценивали по сопряжению с ответной деталью. Такой подход занимал много времени и зависел от опыта оператора. При серийной обработке это приводило к спорным результатам на приемке и задержкам при передаче деталей на сборку.
Задача
Заказчику требовался комплект резьбовых калибров, который позволил бы быстро проверять годность наружной резьбы непосредственно на производственном участке. Дополнительно нужно было предусмотреть контроль состояния самих рабочих колец, так как инструмент должен был использоваться регулярно, в условиях высокой загрузки.
Основные требования:
-
обеспечить контроль проходной и непроходной сторон резьбы;
-
снизить влияние субъективной оценки оператора;
-
ускорить приемку после обработки;
-
организовать проверку износа рабочих колец;
-
сделать комплект удобным для использования в цехе.
Особое внимание уделялось крупному диаметру резьбы и мелкому профилю. В таких деталях даже небольшое отклонение может привести к тугому свинчиванию, перекосу или проблемам при окончательной сборке узла.
Решение
Специалисты ВЕГАЛИБР предложили изготовить комплект резьбовых калибров, включающий рабочие кольца и контрольные пробки. Рабочие калибр-кольца используются для проверки, а пробки позволяют оценивать состояние самих колец в процессе эксплуатации.

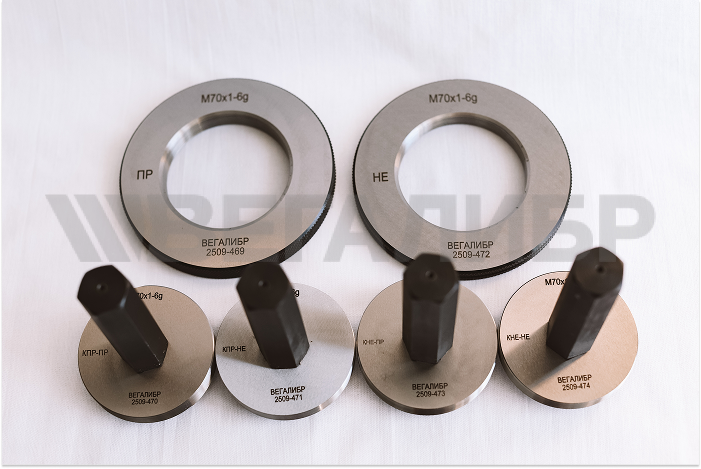

В комплект вошли:
-
проходное резьбовое калибр-кольцо;
-
непроходное резьбовое калибр-кольцо;
-
контрольные пробки для проверки непроходного кольца.
Такое решение позволяет выстроить двухуровневый контроль. Оператор проверяет готовую деталь, а мастер или специалист ОТК периодически контролирует износ калибров с помощью пробок.
Особенности изготовления
При изготовлении учитывались диаметр, шаг, профиль резьбы, состояние заходной части и требования к шероховатости рабочих поверхностей. Для крупной резьбы важно не только соблюсти размер, но и обеспечить стабильное свинчивание без заеданий и перекосов.
Рабочие кольца были выполнены с наружной накаткой. Это упрощает удержание инструмента и снижает риск неправильного приложения усилия. Контрольные пробки получили удобные шестигранные рукоятки, чтобы специалист мог уверенно выполнять проверку состояния колец на участке ОТК.
Комплект был рассчитан на регулярную эксплуатацию в цеховых условиях: при входном контроле после обработки, промежуточной проверке партии и выборочном контроле перед сборкой.
Результат
После внедрения комплекта заказчик смог отказаться от спорной проверки “по ощущениям” и перейти к единому регламенту контроля. Деталь считается годной, если проходит проверку проходным кольцом и не проходит непроходным. При сомнениях в состоянии инструмента, калибр проверяется контрольной пробкой.
Это позволило:
-
ускорить приемку резьбовых деталей;
-
снизить количество спорных результатов между сменами;
-
выявлять отклонения до передачи партии на сборку;
-
контролировать износ рабочих колец без длительной остановки участка;
-
повысить повторяемость результатов контроля.
Для производства особенно важным стало то, что комплект закрывал не только задачу проверки, но и задачу поддержания ресурса измерительного инструмента. Это снизило риск ситуации, когда изношенный калибр продолжает использоваться и постепенно начинает пропускать детали с отклонениями.
Вывод
Кейс показал, что при контроле крупногабаритной наружной резьбы важно рассматривать калибр не как отдельное изделие, а как часть метрологического комплекта. Рабочие кольца помогают быстро оценивать годность, а контрольные пробки позволяют отслеживать состояние самих калибров.
ВЕГАЛИБР изготовил комплект резьбовых калибров для производственного участка, где требовались скорость, повторяемость и надежный контроль износа инструмента. Такое решение помогло заказчику стабилизировать приемку и снизить риск брака на этапе сборки.
