22.06.2026
В ВЕГАЛИБР обратилось машиностроительное предприятие: в нем выпускали серийные детали с наружным/внутренним метрическим профилем. Проверку выполняли разными способами: часть размеров закрывали универсальным инструментом, часть — старым парком. Из-за этого при приемке появлялись спорные результаты между оператором и ОТК.
Задача

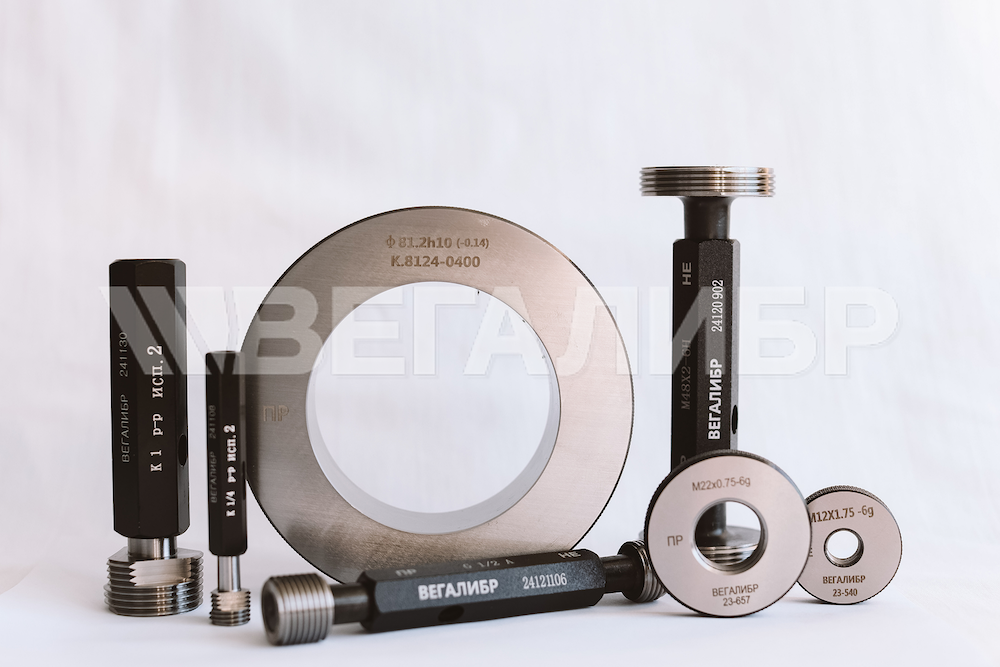

Нужен был единый комплект резьбовых калибров для контроля годности по схеме ПР/НЕ. В поставку вошли резьбовые калибр-кольца M22x0.75-6g, M12x1.75-6g, а также калибр-пробки под M48x2-6H. Требовалось закрыть несколько типоразмеров, нанести маркировку, упростить выдачу в цех, сделать контроль одинаковым для производства и ОТК.
Основные требования:
- обеспечить контроль по принципу «проходит / не проходит»;
- исключить зависимость результата от опыта конкретного оператора;
- подготовить читаемую маркировку для учета, выдачи инструмента;
- подобрать исполнение для регулярной работы в цехе;
- снизить количество повторных проверок между производством и ОТК.
Решение
ВЕГАЛИБР изготовил комплект резьбовых калибров под фактические обозначения заказчика. Наружные размеры проверяются кольцами: проходная сторона должна навинчиваться без чрезмерного усилия, непроходная — останавливаться в пределах, заданных нормативным документом.
Калибр-кольцо M22x0.75-6g ПР предназначено для проверки наружного профиля с мелким шагом. Второй типоразмер M12x1.75-6g закрывает соседнюю группу деталей или другой узел той же сборки.
Для внутренних размеров в комплект вошли резьбовые калибр-пробки. Непроходная калибр-пробка M48x2-6H предназначена для контроля предельного значения среднего диаметра. Допустимая глубина ввинчивания определяется ГОСТ, чертежом или другим документом, применяемым к конкретному соединению.
Особенности изготовления
При изготовлении калибров учитывались:
- профиль;
- номинальный диаметр;
- шаг;
- поле допуска;
- длина рабочей части;
- конструкция и состояние заходной части.
Такая настройка важна для контроля: отклонение профиля, шага или рабочей части может дать спорный результат. На каждый калибр нанесена маркировка с обозначением размера, назначением ПР/НЕ, индивидуальным номером.
Она помогает идентифицировать изделие, выдавать его в цех, вести учет, планировать периодическую калибровку, замену после износа.
Комплект резьбовых калибров рассчитан на производственные условия. Оператор выполняет операционный контроль после обработки, ОТК использует тот же комплект при приемке партии.
Результат
После поставки заказчик получил единый порядок допускного контроля серийных деталей. При наружной проверке проходное кольцо навинчивается на всю заданную длину без чрезмерного усилия, а непроходное не должно переходить предел, установленный нормативным документом.
При внутренней проверке проходная пробка ввинчивается на рабочую длину, а непроходная не должна входить за установленный предел.
Применение комплекта позволило:
- ускорить приемочный контроль серийных деталей;
- снизить количество спорных результатов между производственными сменами и ОТК;
- быстрее выявлять отклонения после настройки технологического оборудования;
- упростить учет, идентификацию калибров;
- снизить риск передачи на сборку деталей с несоответствующей резьбой.
Предельные средства не показывают числовые значения отклонений, не устанавливают причину несоответствия. При спорном или отрицательном результате нужны дополнительные измерения отдельных параметров.
Вывод
В серийном производстве калибр работает как часть системы производственного, приемочного контроля. Если на участке несколько типоразмеров, их удобнее закрывать через комплект резьбовых калибров с понятной маркировкой, исполнениями ПР/НЕ, привязкой к ГОСТ, чертежам или другим нормативным документам.
ВЕГАЛИБР изготовил резьбовой комплект для допускного контроля наружной и внутренней метрической резьбы. Решение упорядочивает приемку после обработки, сокращает повторные проверки, поддерживает стабильный контроль в цехе.
Изделия из кейса:
- комплект для метрического профиля;
- резьбовой калибр-кольцо;
- резьбовой калибр-пробка;
- калибр ПР/НЕ.
