08.04.2026
Объект: Завод по производству крупногабаритной трубопроводной арматуры высокого давления.
Задача: Перевод участка механообработки ответственных деталей (шпинделей и корпусных элементов) с универсальных средств измерений на прецизионный контроль калибрами для минимизации брака при сборке.
Проблема
На этапе приемки деталей ОТК столкнулся с системной проблемой низкой повторяемости измерений. Сложность заключалась в том, что в ходовом узле задвижки задействовано сразу несколько критичных поверхностей:
-
Гладкие посадочные поверхности крупногабаритных валов (шпинделей). Контроль микрометрами давал погрешность из-за длительного контакта инструмента с руками оператора и перепадов температур в цеху (отсутствие термоконстантного помещения), что приводило к нестабильным результатам при серийных замерах.
-
Ходовая трапецеидальная резьба на валу. Отклонение в шаге или угле профиля приводило к заеданию задвижки под рабочим давлением.
-
Внутренние метрические резьбы в тяжелых литых корпусах (под крепежные шпильки).
Решение

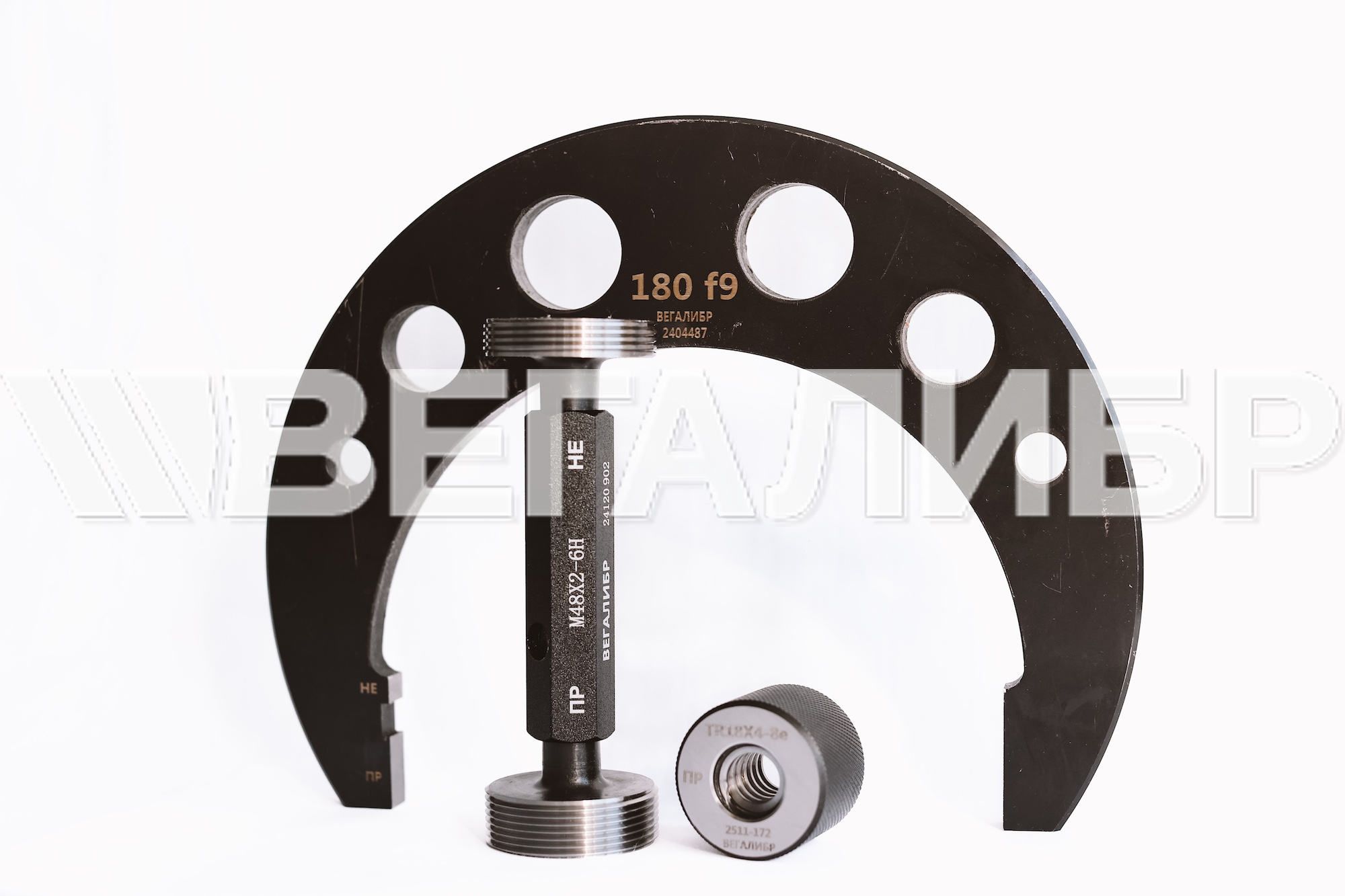

Специалисты «ВЕГАЛИБР» провели аудит чертежей заказчика и поставили комплексный набор жестких средств контроля, закрывающий все три проблемные зоны:
-
Внедрение крупногабаритных гладких калибр-скоб. Для проверки внешних диаметров валов были спроектированы специальные скобы. Чтобы инструмент такого размера был удобен в работе, в конструкции предусмотрены технологические отверстия. Это существенно снизило массу скобы при сохранении требуемой жесткости конструкции в пределах установленных допусков. Контролеры получили возможность проверять валы непосредственно в рабочей зоне станка в технологических паузах (после остановки шпинделя и базовой очистки поверхности), не снимая деталь со стапеля.
-
Изготовление калибр-колец для трапецеидальной резьбы. Для контроля ходовых винтов поставлены прецизионные кольца. Особое внимание при их производстве было уделено доводке боковых сторон профиля резьбы. Это позволило заказчику жестко контролировать геометрию резьбового соединения. Строгое соблюдение геометрии, в свою очередь, обеспечило правильное формирование пятна контакта в передаче «винт-гайка» и позволило существенно сократить объем ручной притирки деталей на этапе сборки.
-
Поставка износостойких резьбовых пробок. Для проверки крепежных отверстий в литых корпусах внедрены метрические калибр-пробки. Двухсторонняя конструкция (ПР/НЕ) обеспечила быстрый и однозначный допуск резьбы к дальнейшим операциям.
Отдельное внимание в рамках проекта было уделено ресурсу мерительного инструмента. Из-за специфики обрабатываемых заготовок (высокопрочные чугуны и легированные стали) стандартные калибры на производстве заказчика быстро подвергались абразивному износу. Инженеры «ВЕГАЛИБР» предложили изготовить комплексный лот из специализированных инструментальных сталей с дополнительной термообработкой рабочих поверхностей. Это позволило добиться оптимальной твердости, снижающей скорость истирания витков резьбы на пробках и кольцах, а также износ измерительных площадок скобы.
Кроме того, перед отгрузкой на предприятие весь комплект прошел контроль в аккредитованной лаборатории. Каждая единица инструмента сопровождалась детализированным паспортом и свидетельством о поверке, что позволило службе метрологии завода оперативно ввести инструмент в технологический процесс без необходимости проведения дополнительной калибровки силами предприятия.
Результат
-
Оптимизация времени на контроль: Проверка крупного вала калибр-скобой по принципу «проходит/не проходит» значительно ускорила процесс по сравнению с настройкой и снятием показаний с универсального мерителя.
-
Минимизация влияния «рук оператора»: Переход на жесткие калибры существенно снизил влияние субъективных факторов на результаты измерений.
-
Стабильная собираемость: За счет строгого контроля трапецеидального профиля кольцами, рекламации по причине заклинивания ходовых узлов на испытательных стендах не фиксировались за весь период опытно-промышленной эксплуатации.
- Увеличение ресурса инструмента: Применение износостойких сталей позволило снизить частоту замены парка калибров на 25% в годовом выражении.
