В ВЕГАЛИБР обратилось авиастроительное предприятие, выпускающее детали гидравлического авиационного оборудования. На участке механической обработки нужно было организовать стабильный допускной контроль отверстий: от малых диаметров до размеров, которые регулярно встречались в производстве.
Раньше оператор подбирал средство проверки под текущий размер, а часть времени уходила на поиск нужной позиции. Для участка с частой сменой типоразмеров этого было недостаточно. Заказчику требовался полный набор гладких калибров с непрерывным размерным рядом.
Задача
Предприятию нужно было закрыть диапазон отверстий от 1,00 до 15,00 мм. Шаг между соседними размерами должен был составлять 0,01 мм, чтобы оператор мог выбрать нужный номинал без промежуточных решений и ручных пересчётов.
К набору предъявили требования:
- обеспечить непрерывный ряд размеров;
- сохранить допускаемое отклонение ±0,001 мм;
- ускорить проверку отверстий после обработки;
- упростить выбор позиции на рабочем месте;
- сделать маркировку понятной для производства, ОТК и метрологической службы.
Для деталей авиационной гидравлики особенно важна повторяемость. Если участки используют разный порядок подбора и учёта, результаты могут расходиться. Набор должен был убрать этот разрыв и сделать контроль одинаковым для всех смен.
Решение

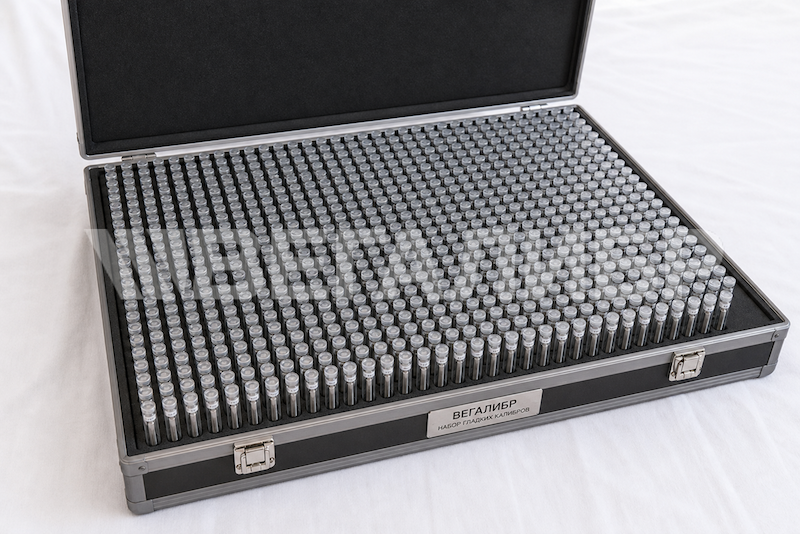

ВЕГАЛИБР изготовил набор гладких калибров из 1401 изделия. В комплект вошёл размерный ряд от 1,00 до 15,00 мм с шагом 0,01 мм. Это позволило закрыть основные операции по контролю отверстий без постоянного заказа дополнительных номиналов.
Каждая позиция рассчитана на проверку конкретного размера. Оператор выбирает номинал по маркировке, проверяет отверстие и получает допускной результат по принципу «проходит / не проходит» в рамках установленного порядка контроля.
Особенности изготовления и учёта
При изготовлении учитывались номинальный диаметр, допускаемое отклонение, состояние рабочей поверхности и удобство идентификации. Для гладких калибров малых диаметров критична стабильность размера: даже небольшое отклонение может дать спорный результат при проверке отверстий и повлиять на решение о годности авиационной детали.
На каждую позицию из набора нанесена маркировка. Она помогает быстро определить размер, выдать позицию на участок, вернуть её в хранение и связать с записью в системе учёта.
Комплект рассчитан на работу в производственных условиях. Оператор выполняет операционный контроль сразу после обработки, а ОТК использует те же размеры при приёмке партии. Единый порядок снижает зависимость результата от того, кто проводит проверку.
Первичная и периодическая калибровка
Перед вводом в эксплуатацию набор проходит первичную калибровку. Затем предприятие устанавливает периодичность по внутренним документам: с учётом нагрузки на участок, условий хранения, требований системы менеджмента качества и значимости контролируемых деталей.
Для гладких калибров в авиационной гидравлике это особенно важно: износ гладкой рабочей поверхности может постепенно изменить итог проверки, даже если внешне изделие выглядит исправным. ВЕГАЛИБР может поставить изделия с документами о первичной калибровке.
Результат
После получения комплекта заказчик смог организовать последовательный контроль отверстий в деталях гидравлического оборудования. Оператор быстро выбирает нужный размер на рабочем месте, без поиска отдельных позиций и уточнения размерного ряда.
Применение набора позволило:
- упорядочить контроль отверстий на участке;
- сократить время подбора размера;
- обеспечить производство непрерывным размерным рядом;
- сделать результаты между производством и ОТК более стабильными;
- упростить учёт и идентификацию.
Гладкие калибры не показывают числовое значение отклонения и не заменяют измерение геометрических параметров отверстия. Если результат спорный или нужно понять причину несоответствия, могут понадобиться дополнительные измерения.
Вывод
Для авиастроительного предприятия задача заключалась в создании системы допускного контроля отверстий. Набор гладких калибров закрыл диапазон от 1,00 до 15,00 мм одним комплектом и дал участку понятный порядок работы с размерами.
ВЕГАЛИБР изготовил и поставил комплект из 1401 гладкого калибра с шагом 0,01 мм и допускаемым отклонением ±0,001 мм. Решение помогло ускорить проверку серийных деталей и выстроить единый подход между производством, ОТК и метрологической службой.
Изделия из кейса:
- набор гладких калибров;
- средства допускного контроля ВЕГАЛИБР.
