12.05.2025
Наша компания, специализирующаяся на производстве высокоточных промышленных калибров, успешно реализовала проект по созданию гладкого калибр-кольца с диаметром 510 мм и допуском всего ±0,009 мм по чертежам заказчика. Этот проект стал ярким примером нашего стремления к совершенству в области метрологии и контроля качества для сложных отраслей промышленности. Мы гордимся тем, что можем предложить решения, которые обеспечивают надежность и точность даже в самых требовательных условиях.Клиент
Заказчиком выступило крупное предприятие, работающее в аэрокосмической отрасли. Компания занимается производством высокоточных компонентов для двигателей и систем управления космических аппаратов. Их продукция должна соответствовать строгим международным стандартам, так как малейшее отклонение в размерах может привести к критическим последствиям в условиях эксплуатации на орбите. Для контроля качества гладких цилиндрических поверхностей им потребовалось калибр-кольцо, способное гарантировать точность на уровне микрон.Задача
Перед нами была поставлена задача разработать и изготовить гладкое калибр-кольцо с диаметром 510 мм и допуском ±0,009 мм. Основные сложности заключались в следующем:
-
Необходимо было обеспечить прецизионную точность обработки для столь крупногабаритного изделия.
-
Изделие должно было выдерживать многократное использование без потери геометрических параметров.
-
Требовалось минимизировать влияние температурных деформаций на точность калибровки.
-
Сжатые сроки поставки: заказчик ожидал готовое изделие в течение 20 рабочих дней.
Кроме того, калибр должен был пройти сертификацию и поставляться с полным комплектом метрологической документации, подтверждающей соответствие заданным параметрам.
Решение
Для реализации проекта мы задействовали весь наш опыт в области высокоточной метрологии. На первом этапе был проведен детальный анализ требований заказчика и разработан чертеж калибр-кольца с учетом всех спецификаций. Диаметр изделия составил 510 мм, а допуск был установлен на уровне ±0,009 мм, что потребовало применения самых передовых технологий обработки.
Для производства мы выбрали инструментальную сталь марки ШХ15, известную своей высокой твердостью (до 64 HRC после закалки) и стабильностью размеров. Чтобы дополнительно повысить износостойкость, рабочая поверхность инструмента была подвергнута нитроцементации — процессу, который усиливает сопротивление материала истиранию.
Процесс изготовления включал несколько этапов:
-
Предварительная обработка: заготовка была подвергнута токарной обработке на станке с ЧПУ для достижения базовых размеров.
-
Термическая обработка: ступенчатая закалка и отпуск для минимизации внутренних напряжений и предотвращения деформаций.
-
Прецизионная шлифовка: использование высокоточного шлифовального оборудования позволило добиться заданного допуска в ±0,009 мм.
-
Метрологический контроль: финальные измерения проводились на координатно-измерительной машине с точностью до ±0,001 мм в условиях контролируемой температуры 20°C ±0,5.

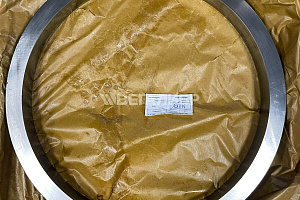

Каждое изделие прошло строгую проверку качества, включая контроль шероховатости поверхности (Ra 0,4) и соответствие геометрических параметров. Калибр-кольцо было упаковано в защитную пленку и деревянный ящик, как показано на фотографии ниже, чтобы исключить повреждения при транспортировке.

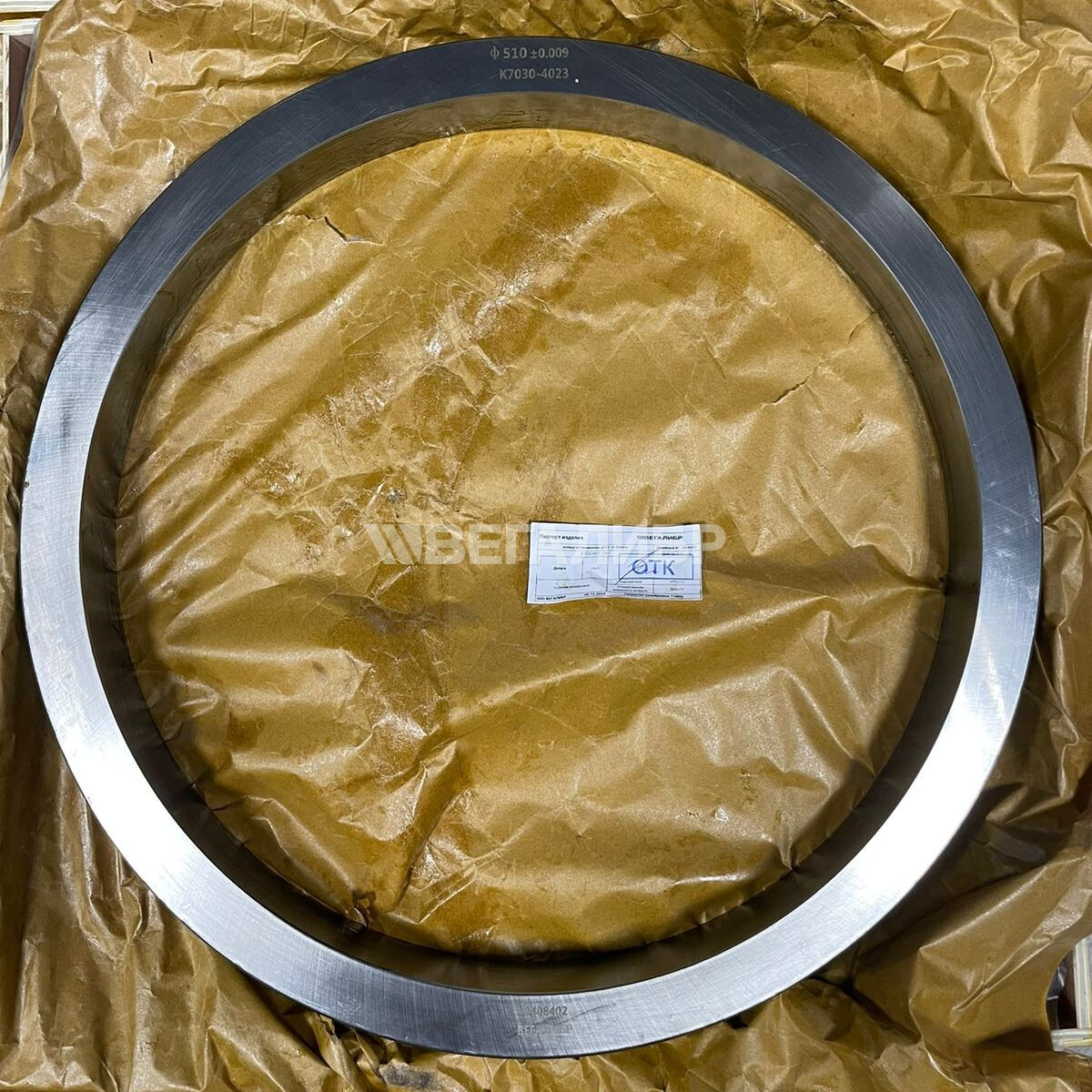

Калибр-кольцо гладкое диаметром 510 мм, готовое к отправке сопровождалось паспортом изделия и сертификатом о калибровке. Мы также учли пожелания клиента и нанесли маркировку с параметрами изделия непосредственно на кольцо для удобства идентификации.
Результаты
Полуметровое Калибр-кольцо гладкое с допуском ±0,009 мм было изготовлено и поставлено заказчику за 18 рабочих дней, что на 2 дня раньше оговоренного срока. После внедрения калибра в производственный процесс клиент отметил значительное повышение точности контроля качества цилиндрических деталей.
По данным заказчика, использование нашего калибра позволило:
-
Снизить процент брака на этапе контроля на 28%.
-
Ускорить процесс проверки деталей на 15% благодаря удобству работы с инструментом.
-
Обеспечить полное соответствие компонентов требованиям аэрокосмических стандартов.
Кроме того, высокая износостойкость материала и обработки позволила увеличить интервал между повторными калибровками, что сократило эксплуатационные расходы. Этот проект стал для нас не только техническим вызовом, но и возможностью продемонстрировать нашу способность выполнять сложные задачи с ювелирной точностью.
