Наружная резьба редко выглядит проблемной с первого взгляда. Деталь может навинчиваться почти нормально, а в сборке дать перекос, заедание или слабую посадку. Поэтому на производстве ее проверяют не по ощущению оператора, а по порядку, который задан чертежом, ГОСТ и внутренней методикой.

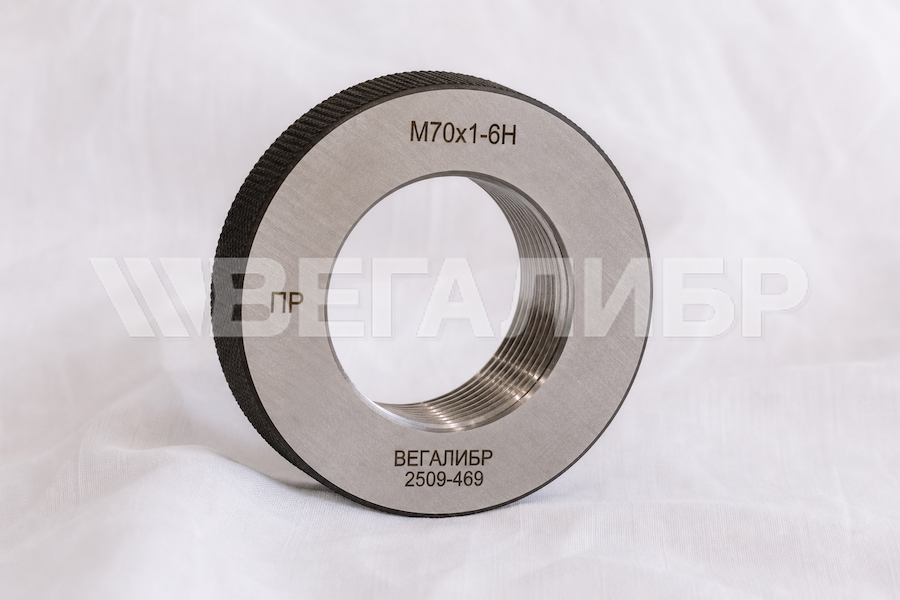

Калибр-кольцо в такой проверке работает как предельный инструмент. Он не показывает числовое отклонение, зато быстро отвечает на практический вопрос: укладывается наружная резьба в допуск или нет. Если калибр-кольцо подобрано по обозначению, стандарту и полю допуска, то оператор без проблем отделяет годные детали от тех, которые требуют дополнительной проверки.
Как проверяют перед началом работы
Перед началом смотрят на деталь, обозначение и документы. Сверяют диаметр, шаг, направление, поле допуска, класс точности и стандарт. Наружная резьба на глаз может казаться одинаковой, но метрический, трубный, конический и специальный профиль контролируются по разным критериям.
Калибр-кольцо берут под конкретное обозначение. Подбор «примерно подходящего» размера опасен: проходная сторона может создать ложное ощущение годности, а сторона НЕ даст спорный результат. Поэтому сначала проверяют маркировку, действующий документ и состояние рабочих поверхностей.
Деталь перед проверкой очищают. На витках не должно быть стружки, заусенцев, густой смазки, следов коррозии и грязи. Если загрязнение мешает ходу, наружная резьба может показаться негодной, хотя причина будет в подготовке, а не в изготовлении. На чистой поверхности наружная резьба оценивается без лишних помех.
Как проверяют проходной стороной
Обычно начинают с проходной стороны ПР. Калибр-кольцо навинчивают вручную, ровно, без перекоса, рывков и чрезмерного усилия. Если наружная резьба выполнена в пределах допуска, проходная сторона идет по рабочей длине спокойно: без закусывания, резкого упора и необходимости «додавить».
Оператор замечает, как идет ход, но не делает вывод только по усилию руки. На разных материалах и после разных операций ощущение может отличаться. Поэтому проверяют именно соответствие предельному размеру, а не привычку конкретного человека к тугому или мягкому ходу.
Как проверяют стороной НЕ
После проходной стороны используют непроходную НЕ. Она нужна, чтобы понять, не ушла ли наружная резьба за верхний предел и не получилась ли посадка слишком свободной. Допустимую глубину навинчивания задают ГОСТ, чертеж или другой нормативный документ на конкретный профиль.
Единого правила для всех случаев нет. Где-то допускается ограниченное число оборотов, но переносить условные «не более двух» на любую наружную резьбу нельзя. Каждый раз проверяют стандарт, обозначение и требования чертежа. Если сторона НЕ идет дальше установленного предела, результат бракуют.
Что нельзя делать при контроле
Калибр-кольцо используют не для доработки детали. Им нельзя снимать заусенцы, выправлять профиль, проходить тугой участок силой, использовать вместо плашки, работать как силовой оправкой или очищать витки от загрязнений. Так можно испортить рабочие поверхности и получить неправильную оценку.
Если ход пошел туго, правильнее остановиться и найти причину. Иногда мешает грязь, иногда заусенец на первом витке, иногда просто перепутали обозначение или изношен сам инструмент. Наружная резьба в такой ситуации требует повторной подготовки или дополнительных измерений, а не увеличения усилия.
Частые ошибки
На практике ошибки чаще всего возникают из мелочей. Берут деталь без очистки, путают типоразмер, смешивают поля допуска, работают изношенными рабочими поверхностями, забывают про документ о первичной или периодической проверке. Бывает и температурная разница: деталь теплая после обработки, а инструмент лежал в другом месте.
Еще одна ошибка — считать, что калибр-кольцо всегда само «скажет правду» без проверки условий. На деле важны чистота, маркировка, исправность и понятный критерий для стороны НЕ. Тогда проверяют допуск, а не случайный набор факторов вокруг детали.
Хранение и дополнительные измерения
После работы инструмент очищают, при необходимости наносят защитный состав и убирают в футляр, индивидуальную упаковку или отдельную ячейку. Падение, удар, абразивная пыль и коррозия меняют рабочую геометрию. После этого калибр-кольцо может ошибочно принять негодную деталь или забраковать годную.
Предельная проверка дает ответ «годно / не годно», но не показывает, какой именно параметр вышел за предел. Если результат спорный, дополнительно измеряют средний или наружный диаметр, шаг, угол профиля, конусность, овальность и другие параметры. Так проще понять, где нарушена технология.
Что указать при заказе
Чтобы изготовить калибр-кольцо, в заявке указывают полное обозначение, номинальный диаметр, шаг или число ниток на дюйм, направление, поле допуска, класс точности и применяемый ГОСТ. Для специального профиля нужен чертеж с дополнительными техническими требованиями.
Также сразу пишут, нужен комплект ПР и НЕ или отдельная сторона, и какие документы о первичной калибровке должны быть оформлены. Чем точнее описана наружная резьба, тем ниже риск получить калибр-кольцо, которое формально похоже, но не подходит для контроля.
На производстве проверяют всю цепочку: как выбран инструмент, как подготовлена деталь, как прочитан чертеж и как применен критерий годности. В этом случае проверяют не силу руки, а допуск — то, ради чего калибр-кольцо и используют.
