Калибры NPT: как контролируют американскую трубную резьбу

NPT — американская коническая трубная резьба общего назначения. Размеры, допуски и правила проверки заданы ASME B1.20.1 «Pipe Threads, General Purpose, Inch»; актуальная редакция, указанная ASME, — B1.20.1-2013 (R2018).

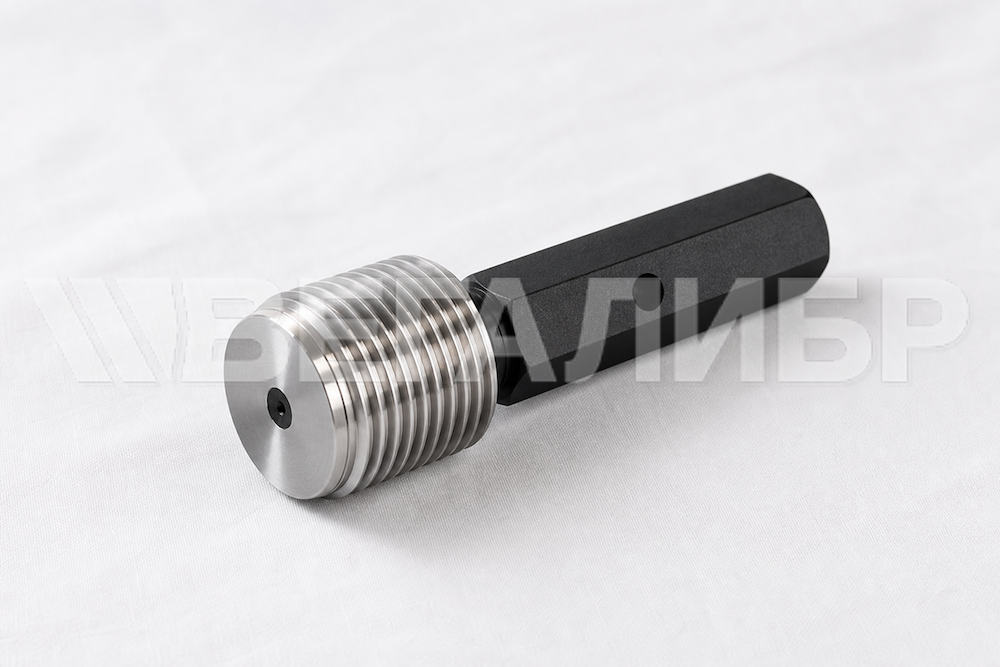

Внутреннюю поверхность проверяют резьбовой пробкой L1, наружную — резьбовым кольцом L1. Результат оценивают по положению ступени, риски или торца относительно контрольной плоскости изделия. Такой калибр NPT работает как функциональный меритель: он показывает, насколько свинчивание совпадает с нормируемой базовой длиной.

Такая оснастка быстро показывает соответствие принятой системе калибрования, но один L1 не подтверждает все геометрические параметры по полной длине. Поэтому его применяют для приемки и текущего контроля, а спорные случаи разбирают дополнительными измерениями.

Основные параметры

Нормируются:

• угол профиля 60°;
• конусность по диаметру 1:16;
• шаг, задаваемый числом ниток на один дюйм;
• установленные длины ручного и ключевого свинчивания;
• диаметры в заданных осевых сечениях;
• допуски конусности, шага и угла.

Размер в обозначении является условным трубным размером и не равен фактически измеренному наружному диаметру.

Пример обозначения:

1/2–14 NPT

где:

• 1/2 — номинальный трубный размер;
• 14 — число ниток на один дюйм;
• NPT — тип резьбы.

ASME B1.20.1 также задает требования к рабочим и контрольным средствам.

Что означает L1

L1 — базовая длина ручного свинчивания. При проверке положение изделия оценивают относительно плоскости, связанной с этой длиной.

Используют:

• пробку L1 — для внутренней резьбы;
• кольцо L1 — для наружной резьбы.

Свинчивание выполняют вручную до плотного контакта, без ключа или рычага, затем сравнивают положение с контрольной отметкой. Если калибр идет туго, его не доворачивают силой: сначала проверяют чистоту, заходные витки и соответствие маркировки.

Как проверяют внутреннюю резьбу

Внутреннюю поверхность проверяют пробкой L1.

Порядок:

• очистить деталь и инструмент от стружки и загрязнений;
• осмотреть заходные витки;
• ввернуть пробку вручную до плотного свинчивания;
• сравнить контрольную плоскость со ступенью или риской;
• оценить результат по ASME B1.20.1.

Для стандартного исполнения допустимый диапазон обычно составляет плюс-минус один оборот от основной ступени L1. У ступенчатого варианта предельные ступени сразу показывают допустимую зону. При обычной рабочей проверке это удобнее, чем пересчитывать фактический средний диаметр по отдельным измерениям.

Фаска или расточка может менять точку отсчета; для таких случаев стандарт задает отдельные правила. Если фаска выполнена нестандартно, инструмент может визуально занять другое положение даже при годной резьбе.

Как проверяют наружную резьбу

Ее проверяют кольцом L1.

Порядок:

• очистить наружную поверхность и кольцо;
• осмотреть первые витки;
• навинтить кольцо вручную до плотного свинчивания;
• сравнить малый торец кольца с контрольной плоскостью;
• оценить результат по стандарту.

Для стандартного исполнения допустимый диапазон также обычно составляет плюс-минус один оборот относительно основного положения L1. На практике это означает, что оператор сравнивает не усилие свинчивания, а именно положение калибра относительно базовой плоскости.

При фаске отсчет выбирают по ASME B1.20.1, а не произвольно от любого торца.

Почему результат оценивают по положению

У конического профиля диаметр меняется по длине, поэтому один замер в случайном сечении не подтверждает соответствие стандарту.

При свинчивании осевое положение связано со средним диаметром в контрольной плоскости. Поэтому результат выражают через ступень, риску или торец, а не только через числовой размер.

L1 не заменяет полный размерный анализ. Отдельно могут проверяться конусность, шаг, угол, срезы вершин и впадин, полная и эффективная длина. Такой подход особенно важен для ответственных соединений, где нужно подтвердить не только посадку L1, но и стабильность профиля.

Дополнительные методы применяют, если нужно подтвердить параметры, которые не охватывает обычная проверка L1.

Что фактически показывает L1

L1 дает функциональную проверку участка ручного свинчивания. На результат одновременно влияют средний диаметр, шаг, угол профиля, конусность и состояние первых витков.

По одному результату нельзя определить числовое значение каждого параметра отдельно.

Неудовлетворительное положение может быть связано с:

• неполной высотой профиля;
• загрязнением или повреждением витков;
• ошибкой в выборе контрольной плоскости;
• износом инструмента. Поэтому калибр NPT не показывает отдельно, какой именно параметр ушел за допуск; он фиксирует суммарный результат свинчивания.

Для поиска причины несоответствия могут потребоваться дополнительные измерения или проверка технологии.

Достаточно ли одного L1

Для обычной приемки NPT базовая система строится на L1. Но соответствие ASME B1.20.1 означает выполнение всех требований, а не только попадание ступени в допустимую зону. Если заказчик требует полный протокол, одного калибра L1 обычно недостаточно: перечень измерений лучше согласовать до изготовления партии.

Параметры за пределами участка ручного свинчивания при необходимости проверяют дополнительными методами, согласованными изготовителем и заказчиком.

Дополнительно могут применяться:

• измерение шага и угла;
• оптическая проверка профиля;
• контроль режущего инструмента;
• измерение полной и эффективной длины.

Методы фиксируют в технической документации, плане контроля или соглашении сторон.

Почему здесь не работает пара ПР и НЕ

В метрической цилиндрической резьбе часто используют отдельные проходные и непроходные средства. У NPT логика другая.

Основные рабочие средства:

• пробка L1 — для внутренней резьбы;
• кольцо L1 — для наружной резьбы.

Годность определяют не по принципу «ПР проходит, НЕ не проходит», а по осевому положению относительно ступени или торца.

Поэтому запись «калибр-пробка NPT ПР–НЕ» без пояснений технически спорна: в заявке лучше указывать ASME B1.20.1 и исполнение L1. В таких случаях корректнее писать «резьбовой калибр NPT L1», а не переносить обозначения ПР и НЕ из метрической системы.

Пробка и кольцо: что выбрать

Выбор зависит от того, какая резьба проверяется.

Контролируемая резьба	Применяемый калибр
Внутренняя NPT	Конический резьбовой калибр-пробка L1
Наружная NPT	Конический резьбовой калибр-кольцо L1

Пробка и кольцо не заменяют друг друга. Если предприятие выпускает обе сопрягаемые детали, нужны оба вида.

«Согласованный комплект» стоит указывать только тогда, когда такое требование прямо предусмотрено документацией изготовителя. Рабочая пробка L1 и рабочее кольцо L1 должны иметь один стандарт и размер, но это не означает, что одно изделие можно проверять другим вместо детали.

Правила применения

Перед проверкой необходимо:

• сверить маркировку с чертежом;
• очистить инструмент и деталь;
• осмотреть рабочие поверхности;
• удалить заусенцы и частицы;
• исключить перекос при начале свинчивания;
• свинчивать вручную;
• применять единую методику оценки.

Ключ, рычаг и чрезмерное усилие недопустимы: результат NPT определяется при плотном ручном свинчивании.

При серийной приемке важно единообразное усилие операторов, иначе возможны расхождения между производством и ОТК.

Влияние фаски

Фаска на входе отверстия или на конце наружной резьбы влияет на выбор контрольной плоскости.

Точкой отсчета может быть:

• конец полного профиля;
• последняя видимая риска или след резьбы на фаске.

Порядок выбора точки установлен ASME B1.20.1, поэтому фаску учитывают и при изготовлении, и при приемке. Если фактическая контрольная плоскость не совпадает с принятой точкой отсчета, результат калибрования будет смещен.

Покрытие

Гальваническое или другое покрытие меняет средний диаметр и может сместить положение при проверке.

Контроль до и после покрытия выполняют по технологической документации с учетом толщины покрытия и принятой методики.

Нельзя произвольно расширять или сужать допустимую зону без расчета и ссылки на методику. Это особенно важно для деталей, которые покрывают после нарезания: до и после покрытия условия приемки могут отличаться.

NPT и NPTF — разные системы

NPT и NPTF имеют угол 60°, но разные функциональные требования.

NPT относится к трубным резьбам общего назначения по ASME B1.20.1.

NPTF относится к Dryseal: герметичность достигается за счет более строгого управления профилем и контактом вершин и впадин. Требования задаются отдельными стандартами ASME.

Для NPTF могут применяться:

• L1;
• L2 для наружной резьбы;
• L3 для внутренней резьбы;
• гладкие ступенчатые средства для контроля срезов профиля.

Эту схему нельзя автоматически переносить на стандартную NPT.

Заменять NPT средством для NPTF только из-за совпадения размера и числа ниток нельзя: допуски и контролируемые параметры должны соответствовать чертежу. При сомнении в обозначении нужно смотреть чертеж: если там указано NPTF, набор калибров и правила приемки выбирают уже по Dryseal-системе.

NPT и BSP

NPT, G, R и Rc относятся к разным резьбовым системам.

Для NPT характерен угол 60°, а G, R и Rc относятся к трубным резьбам с профилем 55°.

Одинаковый номинал, например 1/2 дюйма, не означает совместимости. Отличаться могут:

• контрольная плоскость;
• правила калибрования.

Поэтому средство для NPT нельзя применять для G, R или Rc. Даже если соединение внешне похоже, такой калибр не подтверждает совместимость с BSP и не должен использоваться как универсальный дюймовый шаблон.

Связь NPT с ГОСТ 6111-52

ГОСТ 6111-52 описывает коническую дюймовую резьбу с углом 60°.

ГОСТ 6485-69 устанавливает допуски для калибров этой резьбы и прямо относится к ГОСТ 6111-52.

Общие признаки с NPT не делают системы взаимозаменяемыми автоматически.

При приемке руководствуются стандартом из чертежа или спецификации:

• для NPT или ASME B1.20.1 нужна оснастка по ASME B1.20.1;
• для ГОСТ 6111-52 применяют соответствующие ГОСТ;
• замену допускают только при техническом обосновании и согласовании с разработчиком или заказчиком.

Фраза «NPT полностью соответствует ГОСТ 6111-52» без анализа размера, редакции, допусков и системы контроля недостаточно точна. Поэтому при замене американского стандарта российским важно оформить согласование, а не ограничиваться похожим названием резьбы.

Калибровка средств допускного контроля

В эксплуатации рабочие поверхности изнашиваются, что может повлиять на приемку деталей.

На предприятии должны быть установлены:

• входной контроль новых средств;
• условия хранения;
• очистка и консервация;
• периодичность проверки состояния;
• межкалибровочный интервал;
• критерии вывода из эксплуатации.

Корректные термины — первичная и периодическая калибровка. «Поверку» для средств допускного контроля применять не следует.

Периодичность устанавливают с учетом интенсивности эксплуатации, прошлых результатов, условий хранения и внутренних требований. Интервал выбирают по фактической нагрузке: чем чаще калибр используют в приемке, тем внимательнее контролируют состояние рабочих поверхностей.

Что указать в заявке

Для расчета и изготовления рекомендуется указать:

• полное обозначение, например 1/2–14 NPT;
• стандарт — ASME B1.20.1;
• вид резьбы: внутренняя или наружная;
• требуемое исполнение:
  • комплект, если нужны оба вида;
• тип калибра:
  • ступенчатое предельное исполнение, если требуется;
• фаску, расточку или особую контрольную плоскость;
• наличие покрытия;
• маркировку;
• сопроводительную документацию;
• необходимость первичной калибровки;
• количество;
• срок поставки.

По импортному чертежу лучше приложить фрагмент с обозначением, требованиями к контролю и редакцией стандарта. Чем точнее исходные данные, тем меньше риск изготовить калибр с верным размером, но неподходящим исполнением.

Распространенные ошибки при заказе

Указан только номинальный размер

Записи «калибр 1/2 дюйма» недостаточно: размер 1/2 встречается в разных системах с разным профилем, шагом и правилами контроля.

Корректная запись:

1/2–14 NPT, ASME B1.20.1.

Не указана внутренняя или наружная резьба

Для внутренней нужна пробка, для наружной — кольцо. Поставщик не должен угадывать назначение.

NPT указана как ПР–НЕ

Стандартная система NPT основана на положении L1, а не на обычной паре проходного и непроходного резьбовых калибров.

Это разные системы. Оснастка должна соответствовать стандарту в чертеже.

Дюймовый номинал не определяет вид резьбы: NPT и BSP имеют разные профили.

Ошибочная контрольная плоскость может привести к неверному заключению о годности.

Свинчивают с деталью вручную. Ключ или рычаг меняет результат.

Как работает ВЕГАЛИБР

ВЕГАЛИБР изготавливает калибры для американской конической трубной резьбы NPT по документации заказчика и требованиям ASME B1.20.1.

Возможные поставки:

• резьбовые пробки L1 для внутренней резьбы;
• резьбовые кольца L1 для наружной резьбы;
• комплекты для внутренней и наружной резьбы;
• специальные исполнения по согласованному чертежу.

Перед расчетом специалисты уточняют обозначение, стандарт, вид контролируемой поверхности, контрольную плоскость и требования к документации.

Если обозначение взято из импортного чертежа, лучше приложить фрагмент: это снижает риск смешения NPT с NPTF, BSP и другими дюймовыми системами.

Часто задаваемые вопросы

Каким калибром проверяют внутреннюю резьбу NPT?

Внутреннюю резьбу NPT проверяют пробкой L1 по ASME B1.20.1.

Наружную поверхность проверяют кольцом L1.

Как определить годность резьбы?

Оснастку свинчивают с деталью вручную и оценивают положение относительно ступени, риски или торца. Для стандартного NPT допустимый диапазон обычно составляет плюс-минус один оборот.

Проверяет ли калибр L1 все параметры резьбы?

Нет. Он выполняет функциональную проверку участка ручного свинчивания; остальные требования ASME B1.20.1 при необходимости подтверждают отдельно.

Нужны ли для NPT отдельные калибры ПР и НЕ?

Нет. Для внутренней резьбы применяют пробку L1, для наружной — кольцо L1, а результат определяют по осевому положению.

Можно ли проверить NPT калибром NPTF?

Без технического обоснования нельзя: системы имеют разные требования к профилю и контролю.

Можно ли использовать калибр по ГОСТ 6485-69 для NPT?

ГОСТ 6485-69 относится к резьбе по ГОСТ 6111-52. Для NPT по ASME B1.20.1 следует применять соответствующую оснастку; замену нужно подтверждать документацией.

Можно ли использовать обычный резьбомер?

Резьбомер помогает приблизительно определить шаг и угол, но не подтверждает соответствие допускам. Для приемки нужен соответствующий калибр.

Нужно ли прикладывать чертеж к заявке?

Да, особенно если есть импортная документация, фаска, покрытие или особая контрольная плоскость. Чертеж снижает риск ошибочного выбора.

Нормативная основа

При подготовке материала использованы:

• ASME B1.20.1-2013 (R2018) «Pipe Threads, General Purpose, Inch»;
• ASME B1.20.3 «Dryseal Pipe Threads, Inch» — для разграничения NPT и Dryseal-резьб;
• ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60°»;
• ГОСТ 6485-69 «Калибры для конической дюймовой резьбы с углом профиля 60°. Допуски».
