Упорная резьба применяется там, где соединение передает значительное осевое усилие в одном направлении. Ее используют в нефтяном оборудовании, винтовых механизмах прессов, домкратах, силовых зажимах, приводах и других узлах тяжелого машиностроения. В таких условиях ошибка профиля быстро превращается не в формальный дефект, а в риск перекоса, заедания или ускоренного износа пары.
Поэтому контроль упорной резьбы калибрами для таких изделий строится строже, чем проверка рядового крепежа. ОТК важно подтвердить не только факт свинчивания, но и пригодность соединения к работе под нагрузкой. Если рабочая сторона витка выполнена с отклонением, деталь пройдет сборку, но в эксплуатации усилие распределится по кромке, а не по расчетной поверхности.
Чем упорная резьба отличается от обычной
Главная особенность профиля — асимметрия. Один бок витка воспринимает основное давление, второй выполняет вспомогательную функцию. Для нефтянки это важно из-за вибраций, давления среды и сложной разборки после работы. Для прессов критичны равномерный ход, точное положение рабочего органа и отсутствие рывков в винтовой паре.
Из-за такой геометрии обычного подхода «закрутилось — значит годно» недостаточно. Контроль упорной резьбы калибрами должен учитывать средний диаметр, шаг, угол рабочей стороны, заходную часть, чистоту поверхности и соосность. Особенно внимательно, в тяжелом машиностроении проверяют крупные детали, где масса заготовки и остаточный нагрев после обработки влияют на результат.
Какие калибры применяют в тяжелом машиностроении

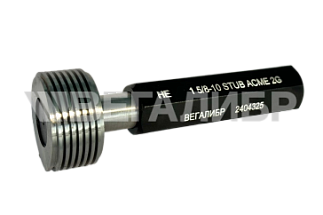

Для внутренней резьбы используют пробки, для наружной — кольца. Проходная сторона подтверждает, что размер не вышел за один предел, непроходная ограничивает второй. Такой метод дает быстрый ответ по принципу «проходит / не проходит» и удобен на производстве, где партия не должна задерживаться в измерительной зоне.
Но для упорного профиля инструмент часто изготавливают не как типовую позицию со склада, а по чертежу. Причина проста: в тяжелом машиностроении встречаются крупные диаметры, нестандартные шаги, увеличенная длина свинчивания и особые требования к сопряжению. В этом случае калибр становится частью технологического процесса, а не универсальной принадлежностью участка.
Нефтяное оборудование: почему запас прочности начинается с проверки
В нефтегазовой отрасли силовые соединения работают при давлении, загрязнении, вибрации и перепадах температуры. Упорная резьба встречается в корпусных элементах, регулировочных механизмах, оснастке и узлах, где важно передать осевое усилие без смятия витков. Здесь контроль размеров калибрами помогает отсеять риск до сборки.
Если профиль выполнен неточно, проблема проявится позже: появятся задиры, неравномерный контакт, трудная разборка или потеря ресурса сопряженных элементов. На этапе изготовления это дешевле выявить проходной и непроходной стороной, чем разбирать собранный узел после испытаний. Для нефтянки такой контроль снижает вероятность простоя и спорных рекламаций.
Прессы: стабильность хода важнее формального свинчивания
В прессовом оборудовании винтовая пара работает под высокой нагрузкой и часто участвует в регулировке положения. Даже небольшое отклонение профиля меняет характер контакта. Узел начинает идти рывками, быстрее изнашивает гайку или требует большего усилия при настройке.
Поэтому контроль упорной резьбы на деталях прессов выполняют без силового навинчивания. Калибр должен идти плавно, без перекоса и закусывания. Если инструмент приходится «дожимать», это сигнал не о плотной посадке, а о возможной ошибке обработки, загрязнении, заусенце или нарушении формы.
Подготовка к проверке
Перед проверкой деталь очищают от стружки, абразива, масла и консервации. Рабочие поверхности осматривают на забоины, срыв витка, коррозию и следы прижога. Для массивных изделий желательно выдержать температуру, чтобы инструмент и заготовка находились в близких условиях. Иначе результат будет нестабильным, особенно после черновой или финишной обработки с нагревом.
Дальше применяют проходную сторону, затем непроходную. Важно фиксировать не только итог, но и характер хода: плавность, равномерность, отсутствие местного сопротивления. Такой контроль помогает увидеть повторяющийся дефект партии и вовремя проверить станок, резец, наладку или программу обработки.
Когда нужен калибр по чертежу
Специальный инструмент заказывают, если упорная резьба имеет редкий размер, нестандартный профиль, крупный диаметр или работает в ответственном силовом узле. Также он нужен, когда стандартная пробка или кольцо не отражает реальные требования конструкторской документации.
Для таких задач важны материал, термообработка, точность рабочих поверхностей, маркировка и паспорт. Калибры по ГОСТ и по чертежам должны сохранять форму при регулярной работе, потому что износ самого средства контроля постепенно смещает границу допуска. Особенно быстро это происходит на проходной стороне, которая чаще контактирует с изделием.
Что дает правильная организация контроля
Грамотно подобранные калибры сокращают время приемки, делают вывод ОТК однозначным и уменьшают зависимость от опыта конкретного оператора. Для тяжелого машиностроения это особенно ценно: одна ошибочная деталь способна остановить сборку дорогого узла или потребовать повторной обработки крупной заготовки.
ВЕГАЛИБР изготавливает резьбовые калибры, пробки, кольца и специальные средства контроля для промышленных предприятий. Для нефтяного оборудования, прессов и нестандартных силовых соединений можно подобрать готовое решение или изготовить инструмент по чертежу с учетом профиля, размера и условий эксплуатации.
FAQ
Можно ли проверять упорную резьбу обычным резьбовым инструментом?
Только если он соответствует профилю, размеру и требованиям чертежа. Для ответственных узлов чаще выбирают специальное исполнение.
Почему нельзя закручивать калибр с усилием?
Силовое навинчивание скрывает дефект и повреждает рабочие поверхности. Контроль упорной резьбы должен показывать соответствие, а не возможность продавить соединение.
Когда нужен новый инструмент для ОТК?
Если изменился чертеж, появился нестандартный шаг, увеличился диаметр или старое средство проверки не проходит поверку.
Скорость нужна в серии, но без точности она опасна. Оптимальный вариант — правильно изготовленный калибр и понятная методика применения.
