Позиционные калибры для контроля расположения отверстий

10.09.2026

Контроль расположения отверстий позиционным калибром показывает, сможет ли группа совместиться с ответными элементами при сборке. Даже при правильных диаметрах смещение осей относительно баз или друг друга может сделать деталь непригодной. Результат такой проверки - «годно» или «не годно».

Нормативная основа - ГОСТ 16085-80. До проектирования необходимо сверить чертеж, требование к расположению, систему баз и принятую методику контроля.

Что такое позиционный калибр

Позиционный калибр - средство допускного контроля взаимного расположения поверхностей, осей или плоскостей симметрии. Для группы отверстий его рабочими частями служат пальцы или пробки, закрепленные в корпусе по расчетным координатам.

Деталь устанавливают по заданным базам, после чего проверяют одновременный вход пальцев. Такая проверка не измеряет фактическое отклонение каждой оси, а подтверждает прохождение по предельной схеме.

Что проверяют таким способом

Проходной контроль позволяет оценить:

• положение осей относительно баз и друг друга;
• одновременное прохождение рабочих пальцев;
• пригодность соединения к сборке по заданным условиям.

Проверка не показывает числовое смещение оси, его направление, координаты каждой позиции или причину несоответствия. Результат трактуют только в пределах чертежа, расчета и утвержденной методики.

Когда применяют зависимый допуск по ГОСТ 16085-80

ГОСТ 16085-80 распространяется на калибры для контроля поверхностей с зависимыми допусками расположения. Зависимый допуск связывает допустимое отклонение с фактическим размером проверяемого элемента.

Прохождение пальца зависит от фактического положения проверяемой поверхности и действительного диаметра в заданном поле допуска. Поэтому такой способ нельзя автоматически назначать для любого позиционного допуска, указанного на чертеже.

Перед расчетом определяют, зависит ли предельное отклонение от действительного размера, уточняют состав баз, проверяемые поверхности, возможность применения проходной схемы и необходимость числового результата. Если задан независимый допуск или нужен протокол с фактическими значениями, обычно выбирают КИМ либо другое измерительное средство. Проходную оснастку используют лишь тогда, когда это предусмотрено согласованной методикой.

Как устроена проверка группы отверстий

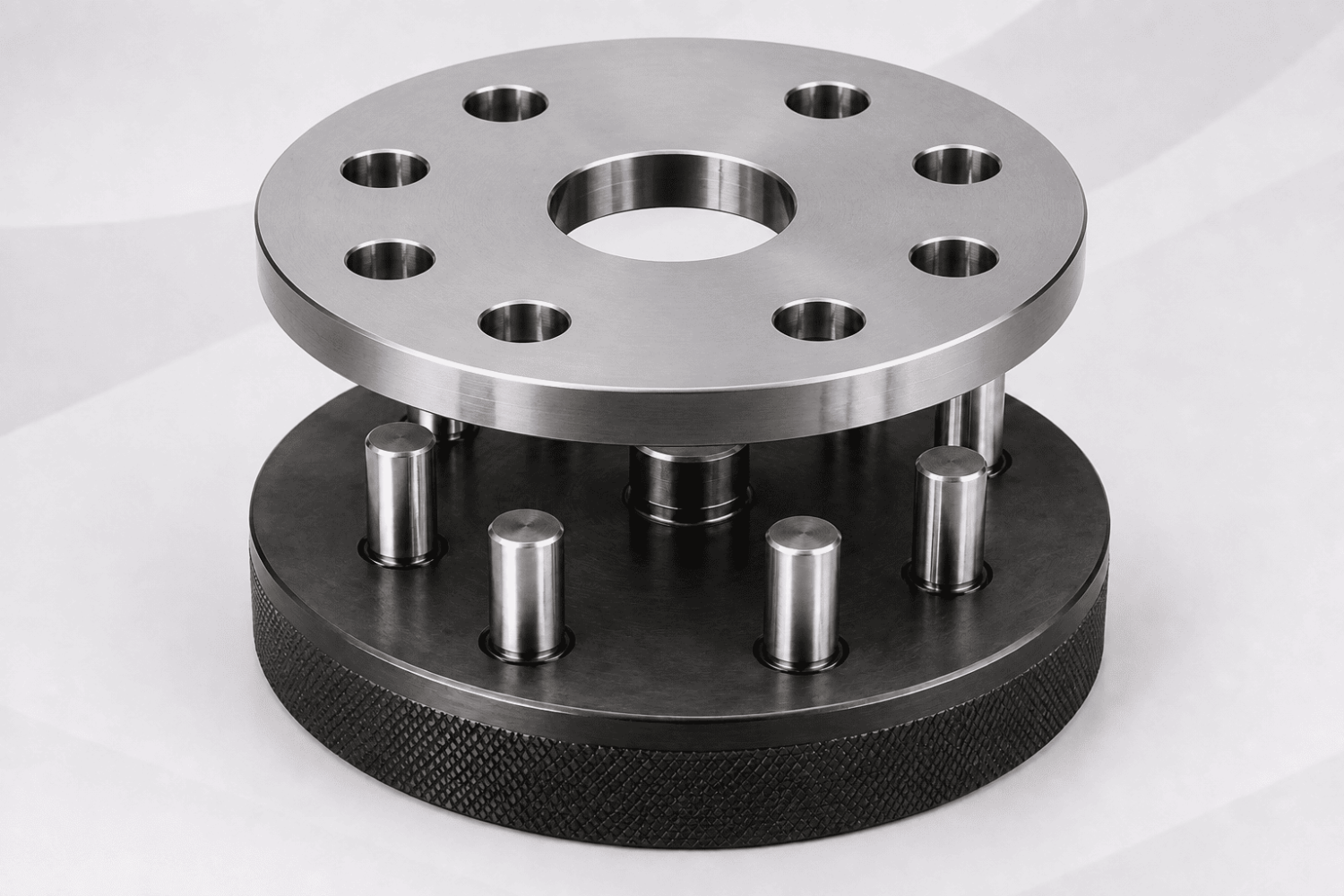

Конструкция зависит от геометрии детали. На плите проверяемую группу совмещают с пальцами, установленными в корпусе. Для круговой схемы их размещают по расчетному диаметру и углам. Если координаты заданы от центрального отверстия, предусматривают соответствующий базовый элемент.

Диаметр пальца нельзя определять только по номинальному размеру. Расчет учитывает предельные значения диаметров, границу допустимого смещения, базирование, установку детали, точность изготовления рабочих частей, износ и отклонения координат.

Если чертеж допускает разные толкования, проектирование начинать рискованно. Сначала согласовывают базирование, требования к расположению и критерий приемки.

Чем позиционный калибр отличается от комплексного

Позиционный контроль предназначен для оценки расположения поверхностей, осей или плоскостей симметрии. Комплексный калибр за одну установку проверяет несколько связанных параметров либо элементов детали.

Одна конструкция может относиться к обоим типам: несколько пальцев одновременно взаимодействуют с проверяемой группой. Однако не каждое комплексное средство проверяет расположение, поскольку набор контролируемых параметров может быть другим.

Гладкая пробка, позиционный калибр или КИМ

Гладкая пробка проверяет диаметр одного отверстия. Позиционный калибр оценивает прохождение по заданной схеме, а КИМ определяет фактические координаты и геометрические отклонения.

Эти методы решают разные задачи. В серийном производстве проходная оснастка удобна для оперативного контроля, а КИМ - для наладки, периодических измерений и поиска причин брака.

Почему сначала проверяют размеры отверстий

До оценки расположения подтверждают диаметры. Палец может не войти из-за заниженного размера, заусенца, загрязнения, поврежденной кромки, перекоса при установке, смещения оси или износа оснастки.

Отказ не всегда означает ошибку расположения. Сначала исключают несоответствие размера и дефекты поверхности, затем проверяют положение осей.

Как выполнять контроль

Порядок работы включает несколько операций:

1. Очистить проверяемые поверхности и оснастку.
2. Убедиться в отсутствии заусенцев и повреждений.
3. Подтвердить диаметры.
4. Установить деталь по системе баз.
5. Совместить рабочие части без перекоса.
6. Проверить их одновременный проход.
7. Зафиксировать результат «годно» или «не годно».

Если деталь не проходит, для установления причины проводят дополнительные измерения. Прикладывать повышенное усилие, наносить удары или принудительно совмещать части нельзя: это искажает результат и может повредить изделие либо калибр.

Когда метод целесообразен

Метод применяют при серийном и массовом выпуске изделий с повторяющейся геометрией: фланцев, корпусов, плит, крышек, кронштейнов и монтажных деталей. Решение оправдано, если приемка связана со сборкой, а в документации установлен зависимый допуск расположения.

Для единичного производства, частой смены модификаций или получения числового протокола рациональнее использовать КИМ.

Какие данные нужны для расчета

Калибр проектируют под конкретную деталь, поэтому изготовителю передают актуальный чертеж или трехмерную модель. Для расчета нужны:

• количество, тип и диаметры отверстий;
• поля допусков и теоретически точные размеры;
• геометрические требования и система баз;
• доступ к проверяемым поверхностям;
• габаритные ограничения и интенсивность контроля;
• требования к сопроводительным документам.

Образец изделия или ответная часть сборки помогают уточнить задачу, но не заменяют согласованную конструкторскую документацию.

Изготовление позиционного калибра по чертежу

При изготовлении проверяют диаметры пальцев, взаимное положение их осей, привязку рабочих частей к базам, размеры установочных элементов, геометрические отклонения поверхностей и качество обработки.

В расчет закладывают допуск изготовления и допустимый износ. Благодаря этому новая оснастка в начале и в пределах срока эксплуатации воспроизводит установленную границу приемки. После выпуска контролируют исполнительные размеры, координаты осей и состояние поверхностей.

Как заказать калибр по чертежу во ВЕГАЛИБР

ВЕГАЛИБР изготавливает специальные калибры, в том числе позиционные, по чертежам заказчика. Для оценки направьте документацию с обозначением баз, размерами и полями допусков отверстий, геометрическими требованиями, схемой установки, условиями применения и перечнем необходимых документов.

Специалисты проверят исходные данные, определят применимость проходного способа и подготовят техническое решение. После согласования схемы рассчитываются стоимость и срок изготовления.

Частые вопросы

Нет. Он не показывает координаты и величину отклонения, а дает результат «годно» или «не годно» по заданной схеме.

Нет, если требуется числовой протокол или фактические значения отклонений. Проходной способ служит для приемки, КИМ - для измерений и анализа.

Да. Если размер не подтвержден, отказ нельзя сразу связывать со смещением оси.

Нет. ГОСТ 16085-80 применяется к контролю поверхностей с зависимыми допусками. Решение принимают по чертежу и утвержденной методике.

Нормативная основа

Для проектирования используют ГОСТ 16085-80, рабочий чертеж и требования заказчика. Перед применением документа проверяют его актуальность и соответствие конкретной задаче.

Коротко

Позиционный калибр подтверждает правильность расположения отверстий относительно баз и друг друга. Он дает результат «годно» или «не годно», не заменяет КИМ и рассчитывается под конкретную деталь, систему баз и схему контроля.
