08.09.2026

К ВЕГАЛИБР обратился заказчик, которому требовался комплект для приемки внутренней и наружной резьбы М430×6.

Заказ включал четыре позиции:

• калибр-пробка М430×6 5H6H ПР;
• калибр-пробка М430×6 5H6H НЕ;
• калибр-кольцо М430×6 6e ПР;
• калибр-кольцо М430×6 6e НЕ.

Эти изделия проверяют обе части соединения: внутреннюю резьбу — пробками, наружную — кольцами. ПР соответствует проходному пределу, НЕ — непроходному. Их применяют в рамках принятой схемы контроля, чтобы оценивать годность каждой из сопрягаемых деталей.

Задача заказчика

Заказчику требовалось организовать единый порядок контроля для обеих сопрягаемых деталей М430×6. Для этого было необходимо изготовить полный комплект ПР/НЕ, соответствующий обозначениям в заявке.

Для диаметра М430 нужно рассчитать исполнительные размеры и обеспечить технологичность обработки. Отдельные задачи — сохранить геометрию, получить требуемое качество поверхности и сделать маркировку читаемой.

С заказчиком согласовали материал и параметры рабочей зоны:

• материал — сталь ШХ15;
• твердость — 58–64 HRC;
• шероховатость — Ra 0,4 мкм.

В пределах своей области применения ГОСТ 2016-86 задает общие технические условия для калибров цилиндрической резьбы и предусматривает сталь ШХ15 для их рабочих деталей. Для крупного нестандартного диаметра конкретные показатели твердости и шероховатости, маркировку и состав документов дополнительно фиксируют в техническом задании или согласованном чертеже.

Нормативная проверка перед изготовлением

Перед запуском в работу специалисты ВЕГАЛИБР проверили исходные данные:

• тип резьбы — метрическая;
• номинальный диаметр — 430 мм;
• шаг — 6 мм;
• поле допуска для внутренней стороны — 5H6H;
• поле допуска для наружной стороны — 6e;
• комплектность — ПР/НЕ для обеих сторон соединения;
• материал, твердость и шероховатость;
• маркировку и сопроводительные документы.

Расчет ведут по ГОСТ 24997-2004 «Калибры для метрической резьбы. Допуски». Документ охватывает резьбовые и гладкие исполнения, задает параметры профиля и формулы расчета предельных размеров.

Для исполнительных размеров есть отдельное ограничение: ГОСТ 18466-73 содержит табличные данные для метрической резьбы свыше 68 до 200 мм. Номинал М430×6 находится за этими пределами. Поэтому готовую позицию из таблицы применять нельзя: требуется индивидуальный расчет и согласование.

Решение

ВЕГАЛИБР изготовил комплект из четырех изделий для двух задач:

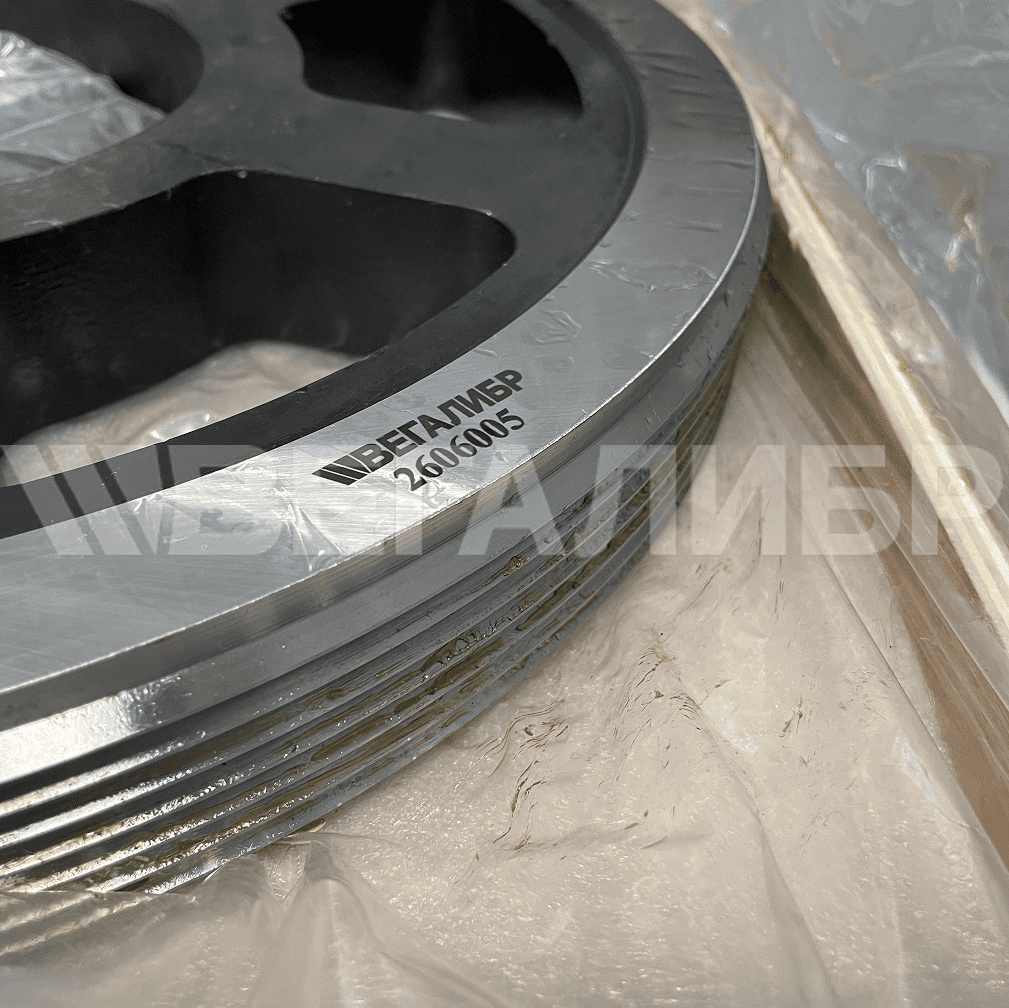

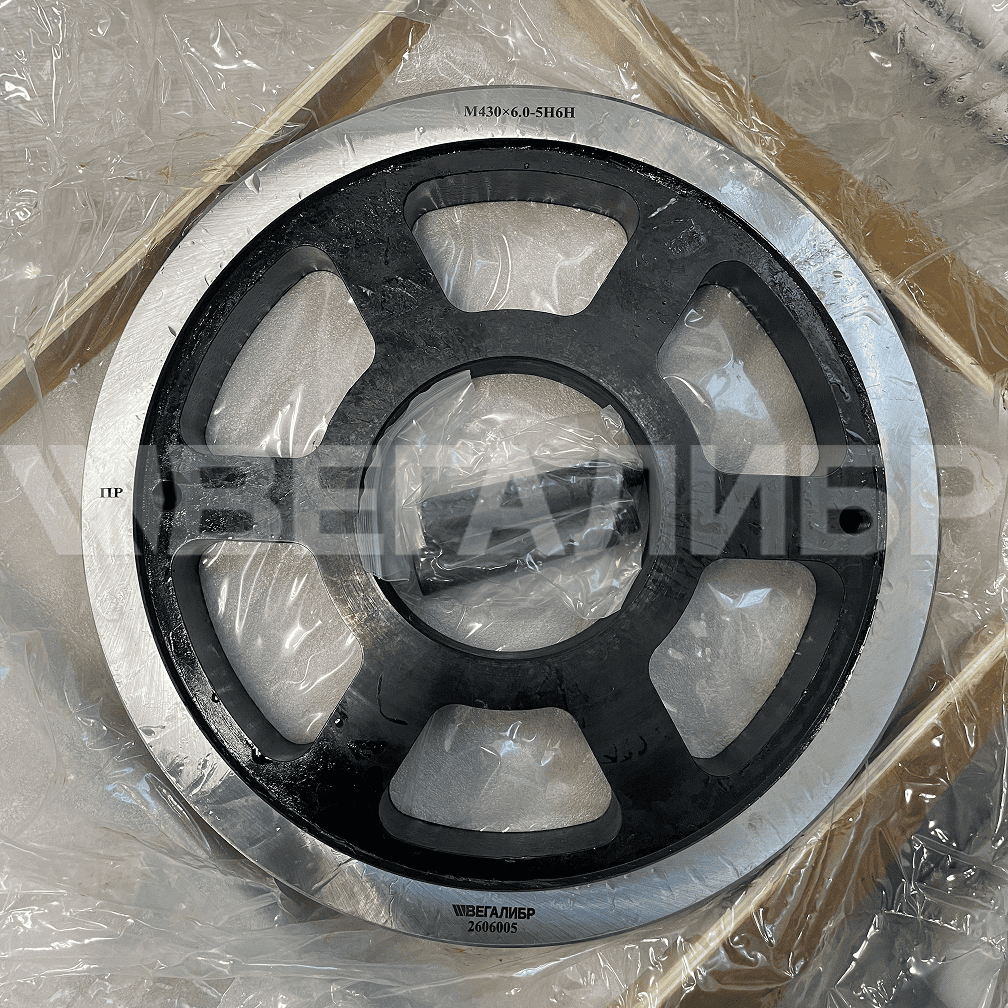

Калибры-пробки М430×6 5H6H

Для внутренней резьбы предусмотрели два исполнения:

• ПР — проходное;
• НЕ — непроходное.

Для проверки проходного предела используют пробку ПР, непроходного — НЕ. Два исполнения не заменяют друг друга: их применяют совместно, когда это предусмотрено схемой контроля. Возможность свинчивания оценивают по проходной стороне.

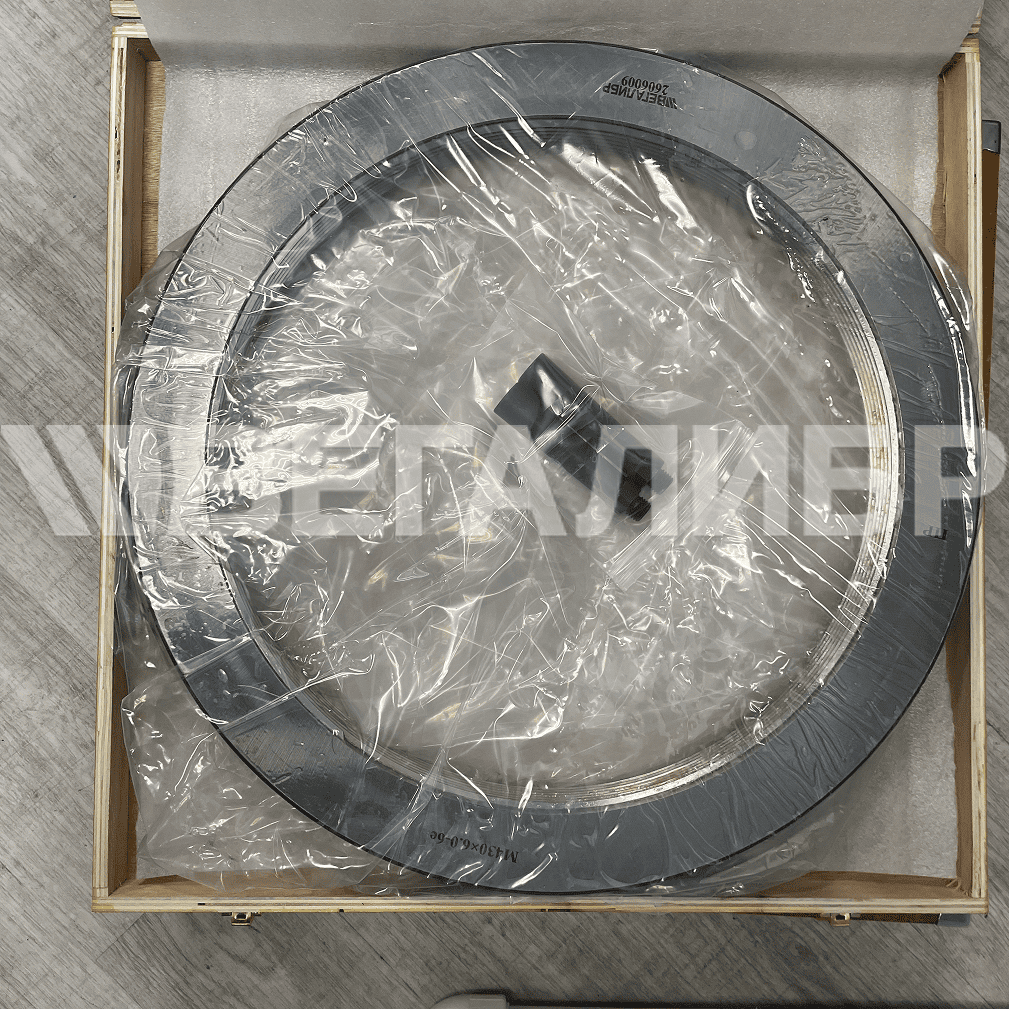

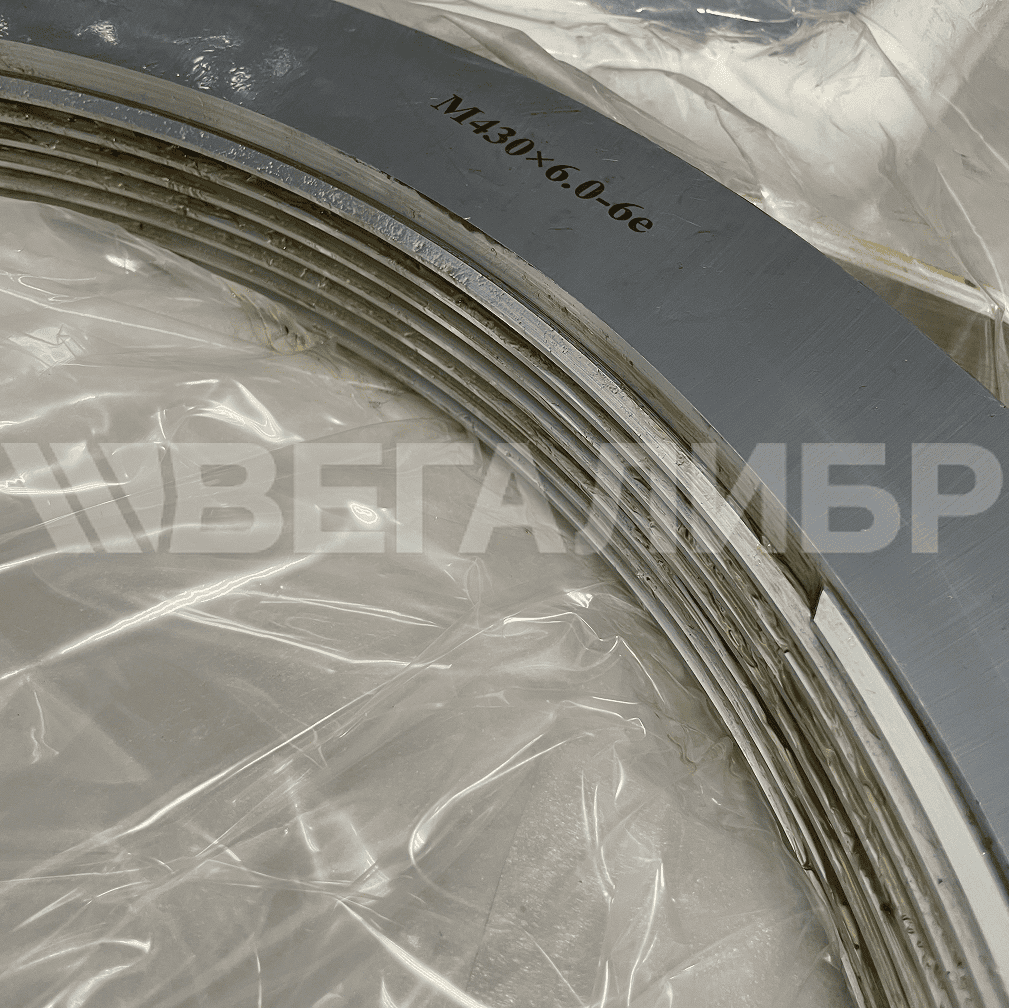

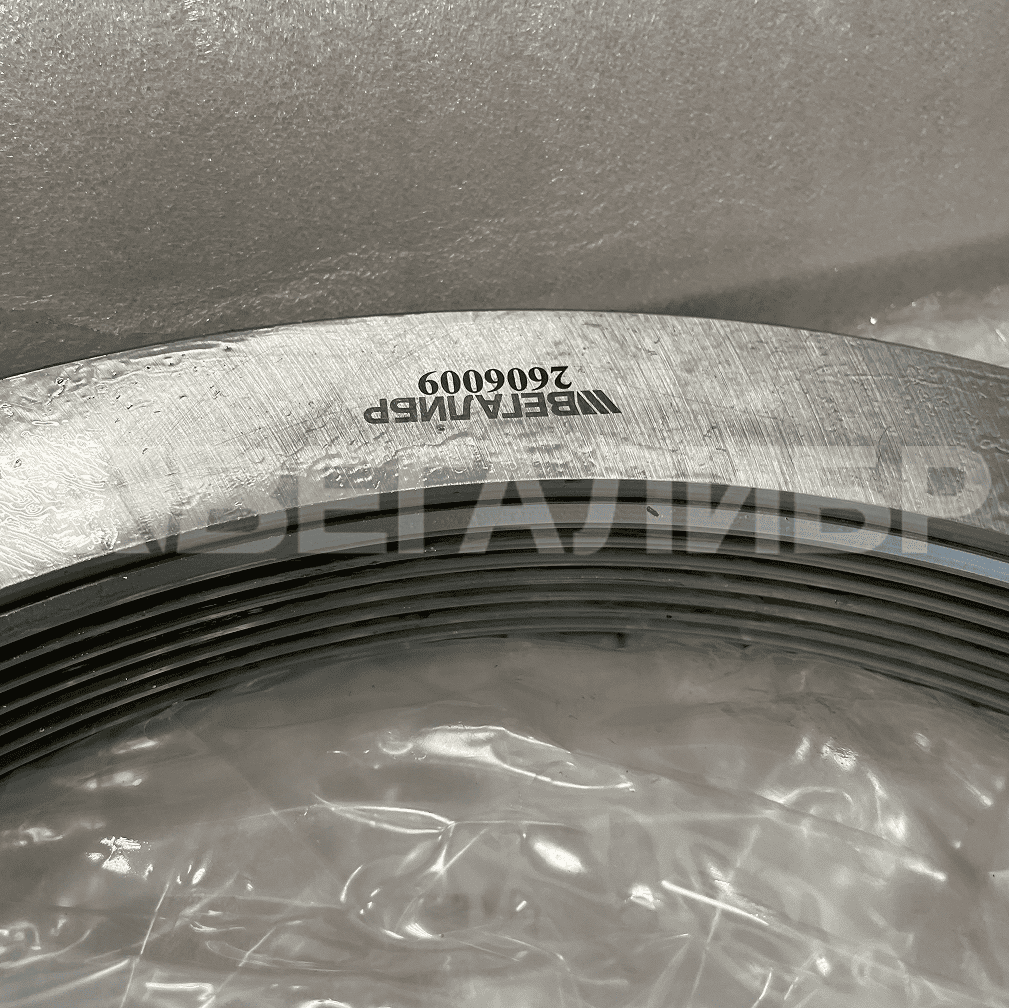

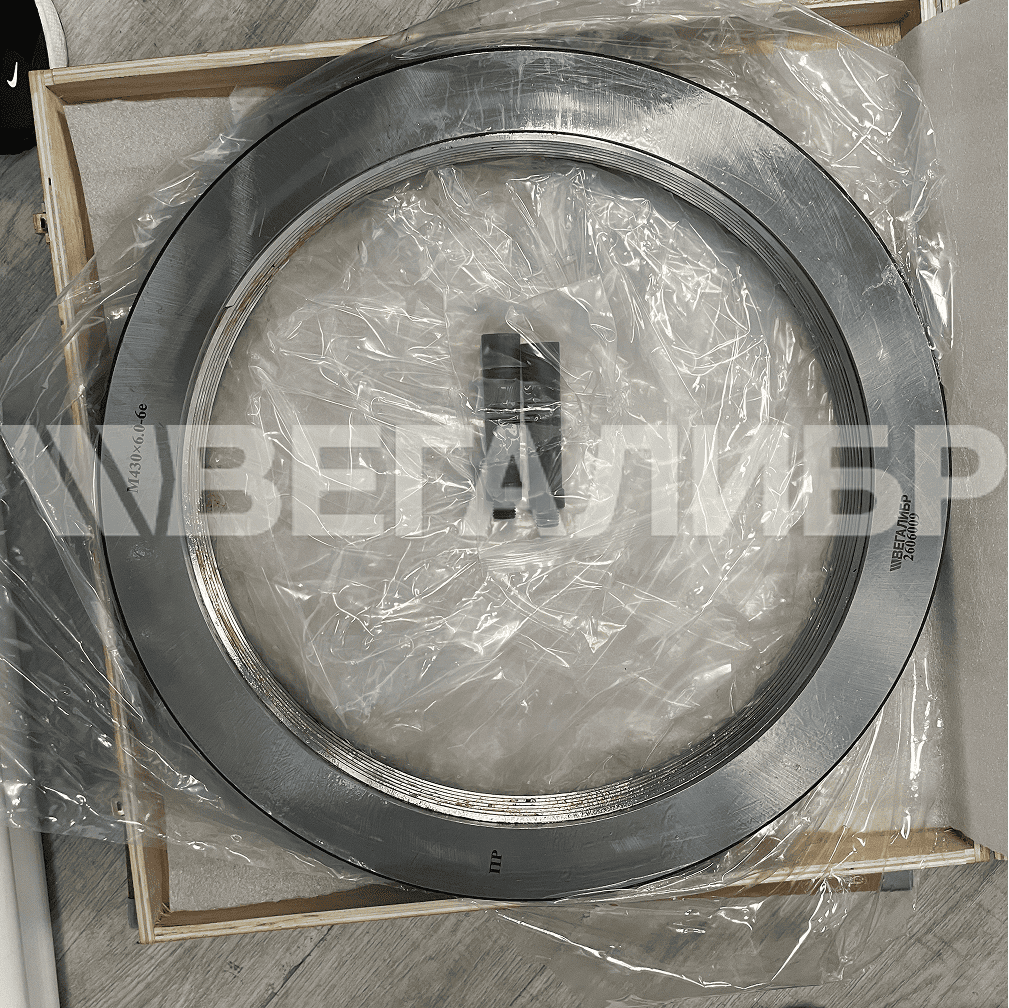

Калибры-кольца М430×6 6e

Для наружной стороны выполнили два исполнения:

• ПР — проходное;
• НЕ — непроходное.

Кольцом ПР проверяют проходную сторону, НЕ — непроходную. Для большого диаметра особенно важны стабильность формы и качество внутренней резьбовой поверхности.

Особенности изготовления крупногабаритного комплекта

Для М430×6 большое значение имеют жесткость корпуса, точность резьбовой поверхности и сохранение геометрии после обработки.

При изготовлении учитывали:

• крупный номинальный диаметр;
• шаг 6 мм;
• разные поля допуска сопрягаемых деталей;
• раздельное изготовление исполнений ПР и НЕ;
• использование стали ШХ15;
• твердость 58–64 HRC;
• шероховатость Ra 0,4 мкм;
• читаемость маркировки на каждом изделии.

Рабочие поверхности изготовили из стали ШХ15. Твердость и шероховатость закрепили в техническом задании как обязательные параметры. Их соблюдение важно при каждом контакте с резьбой детали.

Контроль готовых изделий

После изготовления проверялись:

• соответствие полному заданному обозначению;
• исполнительные размеры;
• резьбовой профиль;
• состояние рабочих поверхностей;
• твердость в заданном диапазоне;
• шероховатость рабочей зоны;

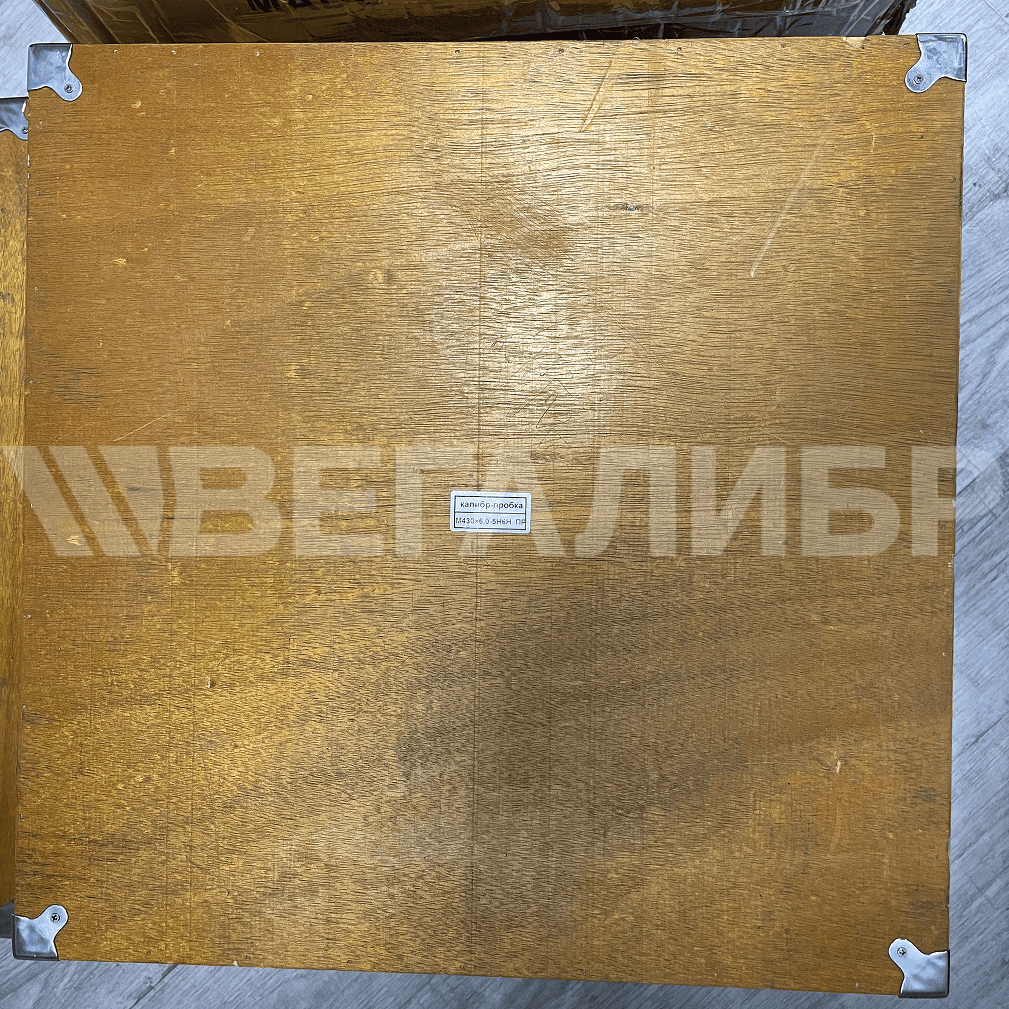

• маркировка каждого изделия;
• комплектность поставки.

При приемке и дальнейшей эксплуатации нужно различать назначение каждой позиции в комплекте: ПР и НЕ используют по соответствующему пределу, а тип инструмента выбирают по проверяемой стороне соединения.

Результат

Заказчик получил четыре согласованные позиции для контроля соединения М430×6:

• пробка 5H6H ПР;
• пробка 5H6H НЕ;
• кольцо 6e ПР;
• кольцо 6e НЕ.

Комплект позволяет организовать контроль обеих сопрягаемых деталей по единой схеме ПР/НЕ. Пробки применяют для внутренней резьбы, кольца — для наружной.

Для крупногабаритного соединения ошибка в исходных данных, поле допуска или назначении инструмента может привести к изготовлению неподходящего изделия. Полное обозначение помогает связать расчет с фактической задачей контроля.

Что важно указать при заказе крупного резьбового калибра

Для расчета аналогичного заказа рекомендуется передать:

1. Полное обозначение резьбы.
2. Номинальный диаметр.
3. Шаг.
4. Поле допуска проверяемой резьбы.
5. Вид инструмента.
6. Исполнение: ПР, НЕ или комплект ПР/НЕ.
7. Материал рабочей части.
8. Диапазон твердости.
9. Шероховатость.
10. Чертеж или техническое задание для номинала за пределами стандартных таблиц.
11. Требования к маркировке.
12. Состав сопроводительных документов.

Для М430×6 нужна полная запись параметров. Обозначения «калибр М430» недостаточно: без шага, поля допуска и назначения ПР/НЕ невозможно корректно определить исполнительные размеры.

Как заказать резьбовые калибры М430×6 во ВЕГАЛИБР

ВЕГАЛИБР изготавливает резьбовые калибры по ГОСТ, техническому заданию и чертежам заказчика.

Для предварительного расчета направьте обозначение метрической резьбы, поле допуска, вид и исполнение, материал, твердость, шероховатость и состав документов. Если номинал нестандартный или отсутствует в таблицах, специалисты ВЕГАЛИБР проверят исходные данные и согласуют расчет до запуска в изготовление.

Нормативная основа

При подготовке кейса использованы:

• ГОСТ 24997-2004 «Калибры для метрической резьбы. Допуски»;
• ГОСТ 18466-73 «Калибры для метрической резьбы свыше 68 до 200 мм. Исполнительные размеры» — как ориентир по области применения табличных исполнительных размеров;
• ГОСТ 2016-86 «Калибры резьбовые. Технические условия» — в части общих технических требований к резьбовым калибрам, применимой к согласованной конструкции;
• техническое задание заказчика на материал, твердость и шероховатость.

Для калибров размера М430×6 исполнительные размеры следует определять по согласованному расчету и технической документации, поскольку готовые табличные исполнительные размеры ГОСТ 18466-73 распространяются только на метрическую резьбу свыше 68 до 200 мм.
