Резьбовой калибр применяют для контроля наружной цилиндрической резьбы. Рабочая поверхность находится внутри корпуса и выполнена как точный внутренний профиль. При проверке его навинчивают на деталь и оценивают результат по правилам для проходного или непроходного исполнения.
Материал относится прежде всего к нерегулируемым средствам контроля для метрической системы. Для них применяют ГОСТ 24939-81, ГОСТ 24997-2004, ГОСТ 17763-72, ГОСТ 17764-72, ГОСТ 18465-73, ГОСТ 18466-73 и ГОСТ 2016-86.
Порядок навинчивания ПР и НЕ, подготовка детали и оценка результата подробно разобраны в отдельном материале ВЕГАЛИБР о проверке наружной резьбы калибром-кольцом.

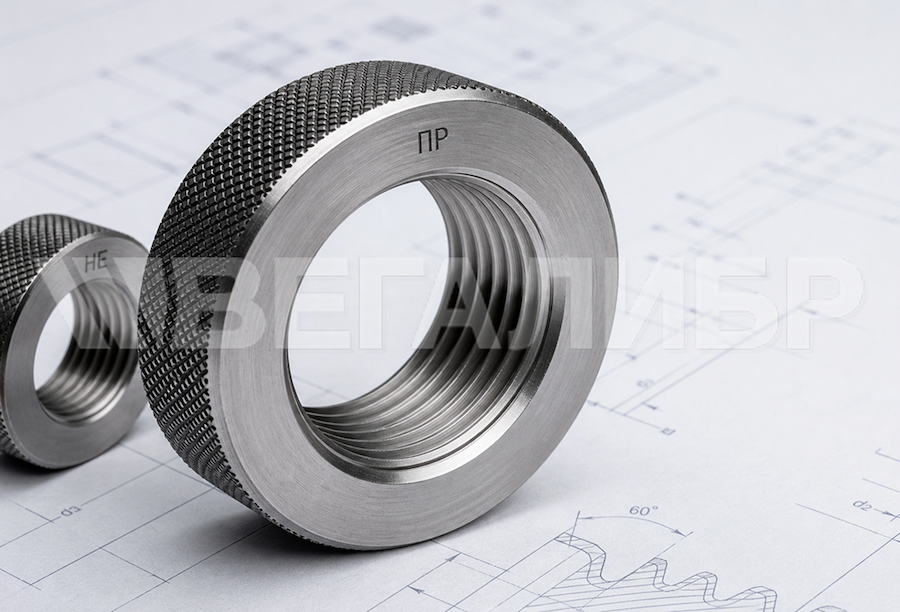

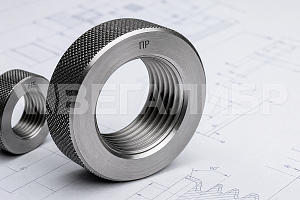

Из каких элементов состоит резьбовое калибр-кольцо
Нерегулируемое исполнение имеет жёсткий корпус и внутреннюю рабочую поверхность. Конструкция проходных колец с полным профилем диаметром от 1 до 100 мм установлена ГОСТ 17763-72, непроходных с укороченным профилем диаметром от 2 до 100 мм - ГОСТ 17764-72.
| Элемент | Что задает стандарт или чертеж | Для чего нужен |
|---|---|---|
| Корпус | Наружный диаметр, осевая ширина, конструктивное исполнение | Обеспечивает жёсткость и стабильность рабочей зоны |
| Внутренняя рабочая поверхность | Номинальный диаметр, шаг, профиль, поле допуска | Сопрягается с наружным профилем детали при проверке |
| Рабочий профиль | Полный или укороченный вариант | Определяет назначение и состав функционального контроля |
| Заходная часть | Фаски, срезанные или притупленные первые витки | Помогает начать навинчивание без перекоса и повреждения |
| Торцы и наружная поверхность | Места для маркировки и конструктивных признаков | Позволяют идентифицировать тип, назначение и размер |
| Исполнительные размеры | Предельные размеры рабочей резьбы | Применяются при изготовлении, контроле и калибровке |
Размеры корпуса не выбирают произвольно. Для стандартных метрических изделий наружный диаметр, ширина и другие конструктивные параметры связаны с номинальным диаметром и шагом. Если требуется нестандартное исполнение, конструкцию закрепляют в согласованном чертеже или технической документации.
Полный и укороченный профиль
Проходной и непроходной варианты отличаются назначением, рабочими размерами и геометрией профиля. По ГОСТ 24939-81 для контроля наружной резьбы применяют, в частности:
- резьбовой проходной нерегулируемый калибр-кольцо ПР;
- резьбовой непроходной нерегулируемый калибр-кольцо НЕ.
Проходное кольцо ПР для метрической резьбы имеет полный профиль. Непроходное кольцо НЕ выполняют с укороченным профилем. Это два разных средства контроля, а не универсальная пара названий для одного изделия.
Что контролирует проходное калибр-кольцо ПР
Проходное нерегулируемое кольцо ПР контролирует наибольший средний диаметр наружной резьбы, то есть приведённый средний диаметр, и одновременно наибольший внутренний диаметр наружной резьбы. Наружный диаметр этим средством не проверяется. Правило приведено в приложении к ГОСТ 24939-81.
Фактически ПР оценивает возможность свинчивания в пределах установленного допуска. Его нельзя рассматривать как инструмент, который отдельно измеряет каждый геометрический параметр профиля.
Что контролирует непроходное калибр-кольцо НЕ
Непроходное кольцо НЕ применяют для проверки предельного состояния наружной резьбы по непроходной стороне. Для метрической системы такое исполнение выполняют с укороченным профилем.
В отличие от проходного, непроходной калибр не должен свободно навинчиваться на проверяемую наружную резьбу по всей рабочей длине. Назначение НЕ нельзя сводить к фразе «контролирует только средний диаметр»: результат зависит от совокупности параметров резьбового профиля, хотя укороченная форма снижает влияние отдельных участков по сравнению с полным вариантом.
Заходная часть и состояние рабочей поверхности
Заходная часть помогает начать свинчивание без перекоса и повреждения рабочих витков. ГОСТ 2016-86 устанавливает технические требования к конструктивному исполнению, материалам, покрытиям, маркировке, транспортированию и хранению. Стандарт распространяется на средства контроля наружных и внутренних цилиндрических резьб диаметром от 1 до 300 мм.
При проверке калибр нельзя навинчивать с рывками, перекосом или чрезмерным усилием. Повреждение торца, забоина, заусенец или дефект первого витка могут исказить результат. Если появляется заедание, проверку прекращают и осматривают рабочие поверхности.
Исправлять рабочую поверхность притиркой, абразивом или ручной доработкой на участке нельзя. После такой обработки исполнительные размеры уже не будут подтверждены без повторного контроля и калибровки.
Какие размеры указывают на чертеже
Для стандартного метрического калибра-кольца в документации указывают параметры, необходимые для определения конструкции и исполнительных размеров:
- обозначение резьбы;
- номинальный диаметр;
- шаг;
- поле допуска контролируемой наружной резьбы;
- назначение: ПР или НЕ;
- правое или левое направление;
- применяемый стандарт или чертёж.
В конструктивных стандартах размеры описывают корпус и рабочую часть. Например, в таблицах ГОСТ 17763-72 для проходных колец указаны обозначение, применяемость, номинальный диаметр, шаг, наружный диаметр, ширина и масса.
Номинальное обозначение, например М20×1,5-6g, ещё не является готовым исполнительным размером. Оно задаёт контролируемый профиль. Исполнительные размеры определяют по соответствующим стандартам и формулам расчёта. ГОСТ 24997-2004 устанавливает допуски, параметры профиля и формулы для расчёта предельных размеров, а виды, наименования, условные обозначения и правила применения принимаются по ГОСТ 24939.
Материал, твёрдость и рабочая поверхность
Калибр-кольцо работает в регулярном контакте с контролируемыми деталями, поэтому материал, твёрдость, покрытие и состояние рабочей поверхности влияют на стабильность проверки.
ГОСТ 2016-86 предусматривает изготовление деталей с рабочими поверхностями из стали марки Х и ШХ15. Также допускаются стали У10А, У12А и 9ХС. Для калибров-колец диаметром свыше 1 мм твёрдость рабочих поверхностей должна составлять 58,5-64,1 HRC, для изделий с износостойким покрытием - 55,9-64,1 HRC.
Рабочие поверхности резьбовых калибров-колец для метрической резьбы диаметром от 6 до 100 мм должны иметь хромовое либо другое износостойкое покрытие. Без такого покрытия допускаются изделия для контроля метрической резьбы с натягами, а также средства, используемые для собственных нужд предприятия.
Высокая твёрдость и покрытие не исключают износ. Состояние изделия проверяют по принятой на предприятии системе управления средствами контроля. Внешнего осмотра недостаточно для подтверждения исполнительных размеров.
Как читать обозначение и маркировку
Условное обозначение в документации и маркировка на корпусе связаны между собой, но не заменяют друг друга. ГОСТ 17763-72 приводит пример проходного кольца ПР для контроля вала с правой резьбой М10×1,25 и полем допуска 6h: Кольцо 8211-0045 6h ГОСТ 17763-72.
По ГОСТ 2016-86 на каждом калибре должны быть нанесены:
- обозначение резьбы;
- обозначение поля допуска;
- обозначение назначения, например ПР или К-И;
- товарный знак предприятия-изготовителя;
- буквы LH, если изделие предназначено для левой резьбы.
Маркировка М20×1,5-6g ПР показывает назначение для наружной метрической резьбы М20×1,5 с полем допуска 6g по проходной стороне. Непроходное кольцо получает обозначение НЕ. Маркировка помогает идентифицировать типоразмер и назначение, но не раскрывает фактические исполнительные размеры и не заменяет документ о контроле или сертификат о калибровке.
Что указать при заказе резьбового калибра-кольца
Чтобы изготовитель мог однозначно определить конструкцию и исполнительные размеры, в заявке указывают:
- систему резьбы: М, G, R, NPT, Tr или другую;
- полное обозначение резьбы;
- номинальный диаметр и шаг либо число ниток на дюйм;
- поле допуска контролируемой наружной резьбы;
- исполнение: ПР, НЕ или комплект ПР/НЕ;
- правое или левое направление;
- применяемый ГОСТ, ISO, DIN, ASME, ТУ или чертёж;
- требования к маркировке, паспорту изделия и сертификату о калибровке;
- количество и требуемый срок поставки.
Если профиль, диапазон, поле допуска или конструкция отличаются от стандартной номенклатуры, к заявке прикладывают чертёж или фрагмент технической документации. До запуска в производство необходимо согласовать норматив для расчёта исполнительных размеров и требования к контролю готового изделия.
ВЕГАЛИБР изготавливает и поставляет резьбовые калибры-кольца по ГОСТ, международным стандартам, чертежам и техническим требованиям заказчика. Для расчёта можно передать полное обозначение, поле допуска, исполнение ПР/НЕ, стандарт или чертёж, требования к документам, необходимость первичной калибровки и количество. Если обозначение взято из старой ведомости, желательно приложить фотографию маркировки или фрагмент спецификации.
Коротко о конструкции резьбового калибра-кольца
Калибр-кольцо состоит из корпуса и точной внутренней рабочей поверхности. Проходное кольцо ПР для метрической резьбы выполняют с полным профилем, непроходное НЕ - с укороченным. Номинальный диаметр и шаг задают контролируемый профиль, а исполнительные размеры определяют фактическую геометрию.
Маркировка связывает изделие с типоразмером, полем допуска и назначением. Годность подтверждают по применимому нормативному документу и результатам контроля или калибровки.
